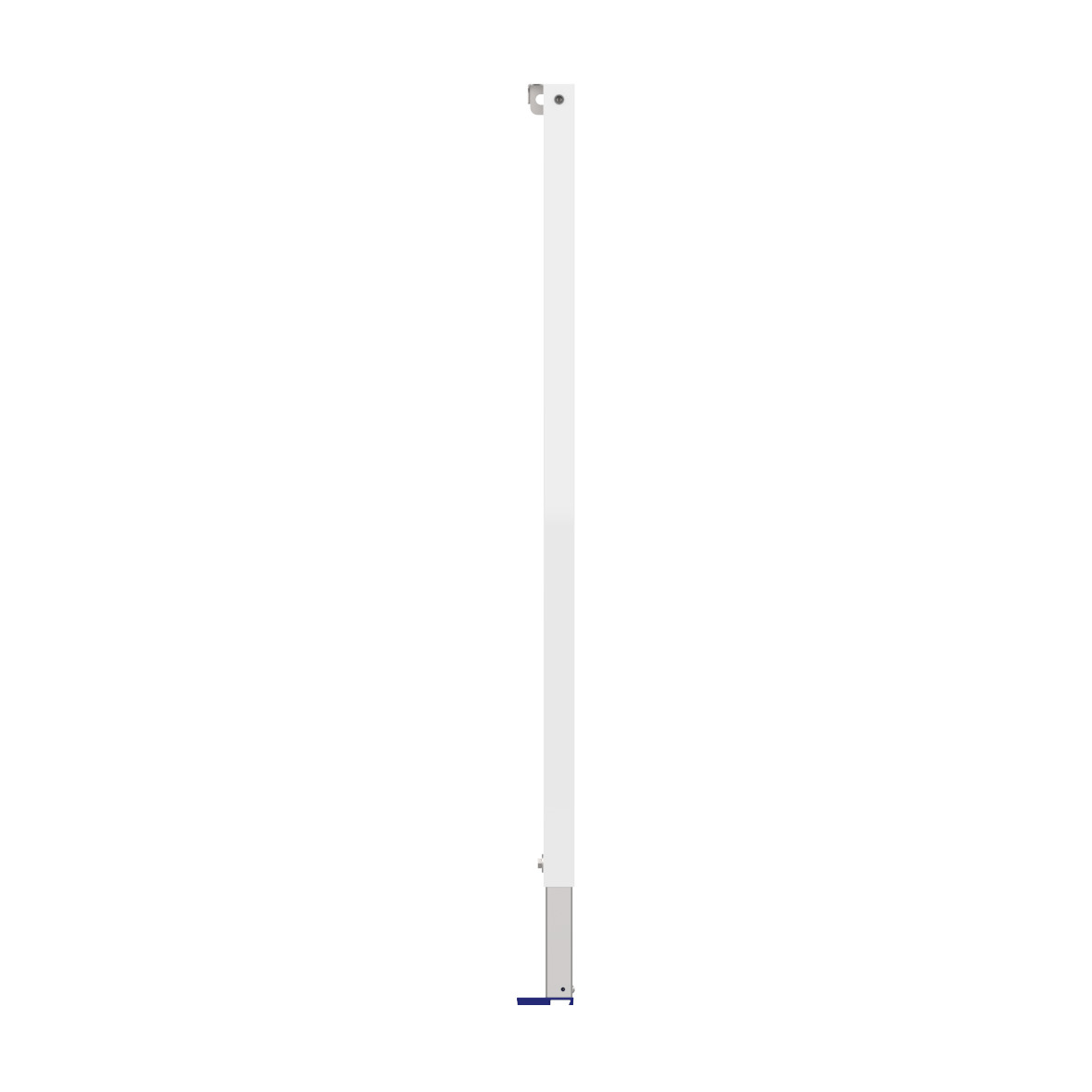

Zwischenstütze E3 VIS
VIS Zwischenstütze E3 f. Trockenbau rechts, BH: 1120 mm, CONEL
Die VIS Zwischenstütze ist für den Trockenbau gedacht.
- selbsttragende, pulverbeschichtete Stahlrahmenkonstruktion zur Trockenverkleidung
- Einbau vor Massivwand
- in Leichtbau-Ständerwand und CVIS Schienenbefestigungssystem
- selbsthemmender Fuß mit verstellbaren Fußplatten
- 2 Befestigungspunkte
- für Fußbodenaufbau von 0 - 200 mm
- inkl. Wandhalter mit Tiefenverstellung von Vorderkante
- Element 135 - 205 mm
- inkl. Schallschutzset und Befestigungsmaterial
- zur Überbrückung von Elementabständen 550 - 1100 mm
Dokumente

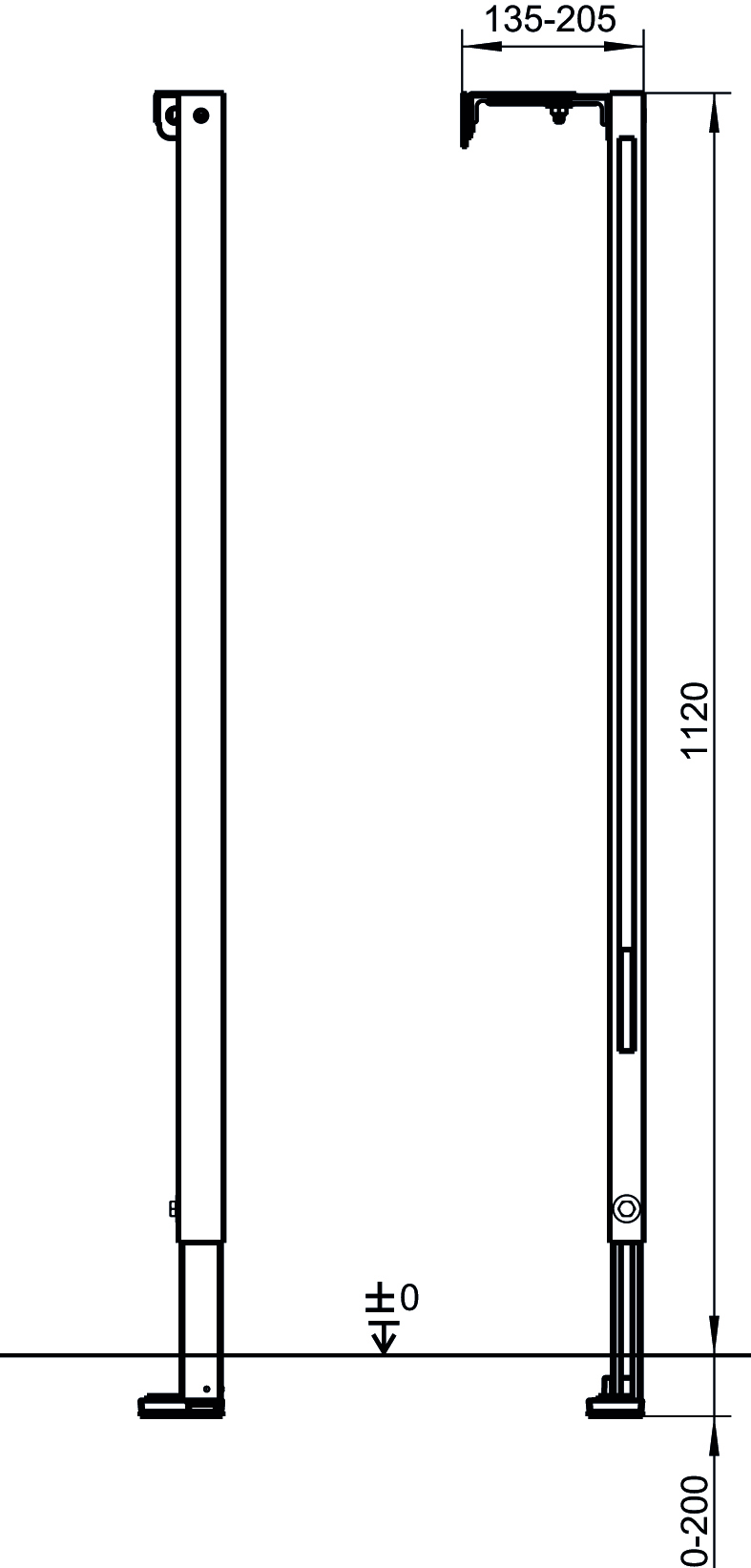

Vermaßtes Bild / Strichzeichnung
Montageanleitung
Technische Spezifikationen
max. Tiefe (cm)
20.5
Werkstoff
Stahl
Oberfläche
pulverbeschichtet
Montageseite
rechts
min. Tiefe (cm)
13.5
min. Höhe (cm)
112
max. Höhe (cm)
112
Einbauhöhe (cm)
112
Bemerkung
VIS Zwischenstütze E3 für Trockenbau / rechts / Tiefe 135mm bis 205mm / selbsthemmender Fuß mit verstellbaren Fußplatten / 2 Befestigungspunkte / für Fußbodenaufbau von 0 - 200 mm
Bauart
selbsttragend
