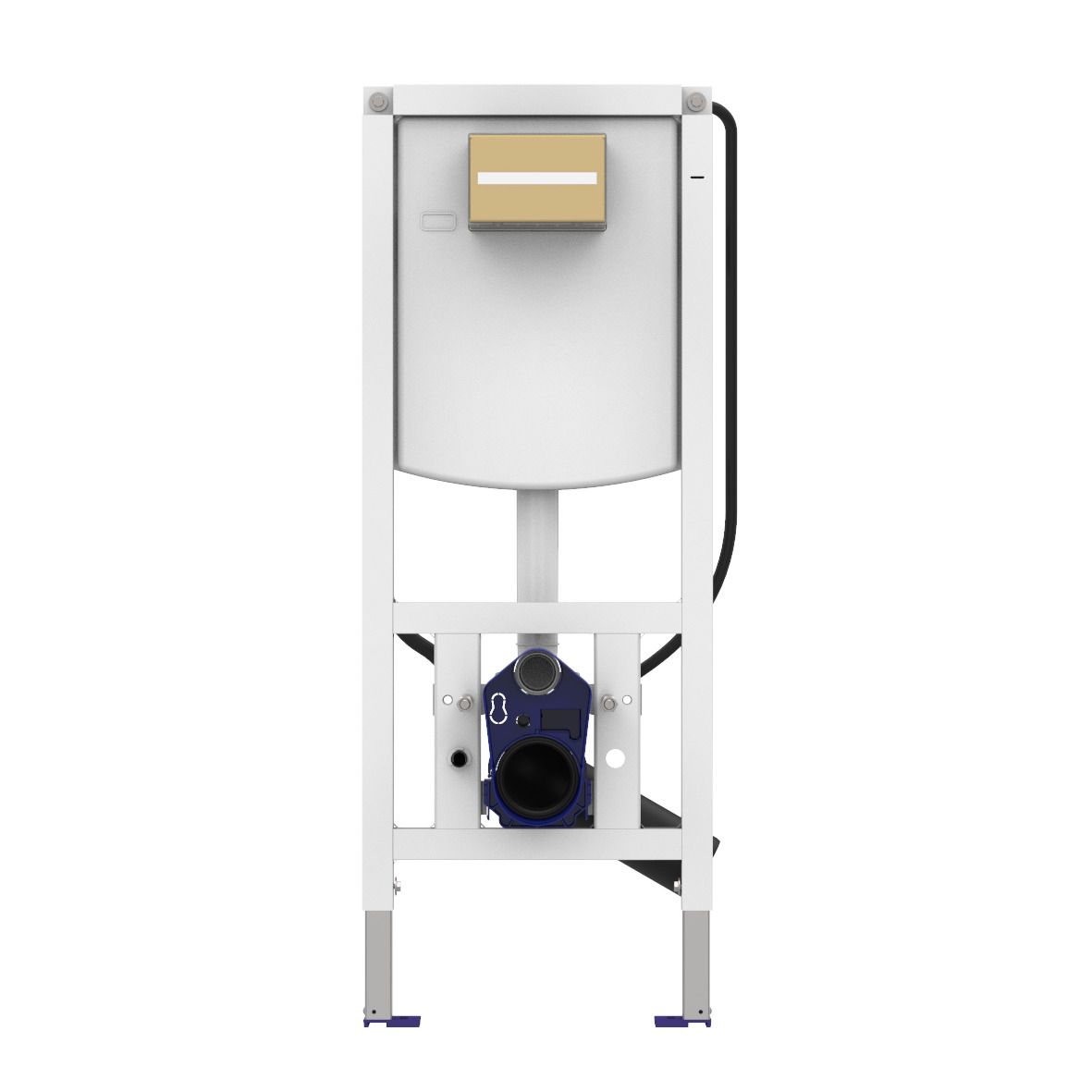

WC-Element mit Fresh-Box VIS
VIS WC-Element E3 f. Trockenbau, m. UP- Spülkasten, Fresh-Box, BH: 1120mm, CONEL
Das VIS WC-Element verfügt über eine Fresh Box für Wasserkastenwürfel, eine verstellbare Spülstromdrossel, eine Anschlussmöglichkeit für Dusch-WCs sowie über eine elektronische Auslösung für Wand-WC.
- für UP-Spülkasten 7,5 / 4,5 l mit Betätigung von vorn
- selbsttragende, pulverbeschichtete Stahlrahmenkonstruktion
- zur Trockenverkleidung
- Einbau vor Massivwand
- in Leichtbau-Ständerwand u.v.m.
- selbsthemmende Füße mit verstellbaren Fußplatten passend für Trockenbau Profile UW 50 und UW 75 und CONEL VIS Installationssystem
- für Fußbodenaufbau von 0 - 200 mm
- inkl. Wandhalter mit Tiefenverstellung von Vorderkante
- Element 135 - 205 mm
- schwitzwasserisolierter UP-Spülkasten mit 2-Mengenspülung (7,5 - 4,5 l / 4 - 2 l)
- Werkseinstellung 6 und 3 l
- Übertragung der Tastenfunktion über flexible Kabeltechnik
- inkl. einstellbarer Spülstromdrossel
- Füllventil Armaturengruppe I
- 2-teiliges Eckventil-Anschlussset R 1/2
- Bauschutzkasten für Revisionsöffnung kürzbar
- Ablaufbogenschelle mit 4 Verstellpositionen
- wandbündig kürzbare Anschlussbox für Zu- und Ablauf der Keramik mit integriertem Stromanschluss und Aufnahme für Netzteil zur elektronischen Auslösung
- WC-Anschlussbogen aus PE 90° ø 90 mm
- Übergangsmuffe aus PE ø 90 / 110 mm
- WC-Anschlussgarnitur ø 90 mm
- 2 Gewindebolzen M12
- inkl. Befestigungsmaterial
- Schallschutzset und Schutzstopfen
- UP-Spülkasten geprüft nach DIN EN 14055
- ohne Betätigungsplatte
Das VIS WC-Element verfügt über eine Fresh Box für Wasserkastenwürfel, eine verstellbare Spülstromdrossel, eine Anschlussmöglichkeit für Dusch-WCs sowie über eine elektronische Auslösung für Wand-WC.
- für UP-Spülkasten 7,5 / 4,5 l mit Betätigung von vorn
- selbsttragende, pulverbeschichtete Stahlrahmenkonstruktion
- zur Trockenverkleidung
- Einbau vor Massivwand
- in Leichtbau-Ständerwand u.v.m.
- selbsthemmende Füße mit verstellbaren Fußplatten passend für Trockenbau Profile UW 50 und UW 75 und CONEL VIS Installationssystem
- für Fußbodenaufbau von 0 - 200 mm
- inkl. Wandhalter mit Tiefenverstellung von Vorderkante
- Element 135 - 205 mm
- schwitzwasserisolierter UP-Spülkasten mit 2-Mengenspülung (7,5 - 4,5 l / 4 - 2 l)
- Werkseinstellung 6 und 3 l
- Übertragung der Tastenfunktion über flexible Kabeltechnik
- inkl. einstellbarer Spülstromdrossel
- Füllventil Armaturengruppe I
- 2-teiliges Eckventil-Anschlussset R 1/2
- Bauschutzkasten für Revisionsöffnung kürzbar
- Ablaufbogenschelle mit 4 Verstellpositionen
- wandbündig kürzbare Anschlussbox für Zu- und Ablauf der Keramik mit integriertem Stromanschluss und Aufnahme für Netzteil zur elektronischen Auslösung
- WC-Anschlussbogen aus PE 90° ø 90 mm
- Übergangsmuffe aus PE ø 90 / 110 mm
- WC-Anschlussgarnitur ø 90 mm
- 2 Gewindebolzen M12
- inkl. Befestigungsmaterial
- Schallschutzset und Schutzstopfen
- UP-Spülkasten geprüft nach DIN EN 14055
- ohne Betätigungsplatte
Dokumente

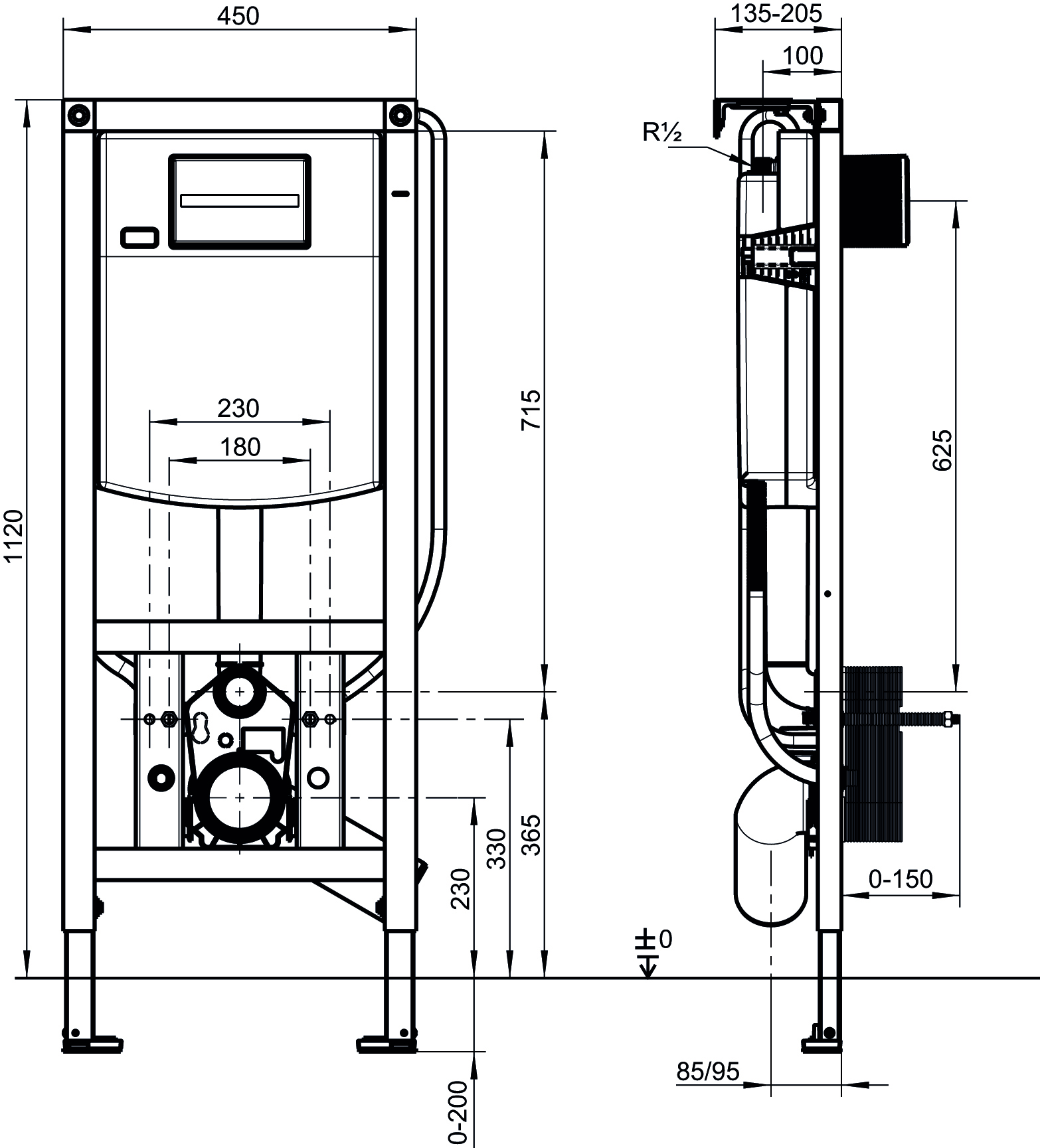

Vermaßtes Bild / Strichzeichnung
Ersatzteillisten
Video
Montageanleitung
Technische Info
Technische Spezifikationen
Anschluss Leitungswasser
sonstige
Mit Kontaktgeräuschisolierungsset
Mit Kontaktgeräuschisolierungsset
Min. Spülvolumen (l)
2
min. Tiefe (cm)
13.5
Mit Abflussbogen
Mit Abflussbogen
Mit Befestigungsmaterial für das Element
Mit Befestigungsmaterial für das Element
Mit Eckventil
Mit Eckventil
Mit Halterung geeignet für Bodenmontage
Mit Halterung geeignet für Bodenmontage
Mit Halterung geeignet für hohe Wandmontage
Mit Halterung geeignet für hohe Wandmontage
Nenndurchmesser Anschluss Leitungswasser
1/2"
min. Breite (cm)
45
Oberfläche
pulverbeschichtet
Selbsttragende Konstruktion
selbsttragende Konstruktion
Spülung
zwei Mengen
Tiefenverstellbar
tiefenverstellbar
Verstellbare Breite
nein
Werkstoff
Stahl
min. Höhe (cm)
112
max. Tiefe (cm)
20.5
Bauart
selbsttragend
Bauhöhe (cm)
112
Einstellbares Spülvolumen
einstellbares Spülvolumen
Geeignet für die Bedienung über die Ablage
nein
Max. Spülvolumen (l)
7.5
Geeignet für die Frontbedienung
geeignet für die Frontbedienung
Geeignet für elektrische Bedienung
geeignet für elektrische Bedienung
Handbedienung möglich
Handbedienung möglich
höhenverstellbar
höhenverstellbar
max. Breite (cm)
45
max. Höhe (cm)
112
Ergebnis
360° Ansicht
3D-MODELL MIT ERSATZTEILEN
3D-Modell von Enthärtungsanlage CLEAR SOFT
Jetzt ansehenTechnische Spezifikationen
Anschluss Leitungswasser
sonstige
Mit Kontaktgeräuschisolierungsset
Mit Kontaktgeräuschisolierungsset
Min. Spülvolumen (l)
2
min. Tiefe (cm)
13.5
Mit Abflussbogen
Mit Abflussbogen
Mit Befestigungsmaterial für das Element
Mit Befestigungsmaterial für das Element
Mit Eckventil
Mit Eckventil
Mit Halterung geeignet für Bodenmontage
Mit Halterung geeignet für Bodenmontage
Mit Halterung geeignet für hohe Wandmontage
Mit Halterung geeignet für hohe Wandmontage
Nenndurchmesser Anschluss Leitungswasser
1/2"
min. Breite (cm)
45
Oberfläche
pulverbeschichtet
Selbsttragende Konstruktion
selbsttragende Konstruktion
Spülung
zwei Mengen
Tiefenverstellbar
tiefenverstellbar
Verstellbare Breite
nein
Werkstoff
Stahl
min. Höhe (cm)
112
max. Tiefe (cm)
20.5
Bauart
selbsttragend
Bauhöhe (cm)
112
Einstellbares Spülvolumen
einstellbares Spülvolumen
Geeignet für die Bedienung über die Ablage
nein
Max. Spülvolumen (l)
7.5
Geeignet für die Frontbedienung
geeignet für die Frontbedienung
Geeignet für elektrische Bedienung
geeignet für elektrische Bedienung
Handbedienung möglich
Handbedienung möglich
höhenverstellbar
höhenverstellbar
max. Breite (cm)
45
max. Höhe (cm)
112
