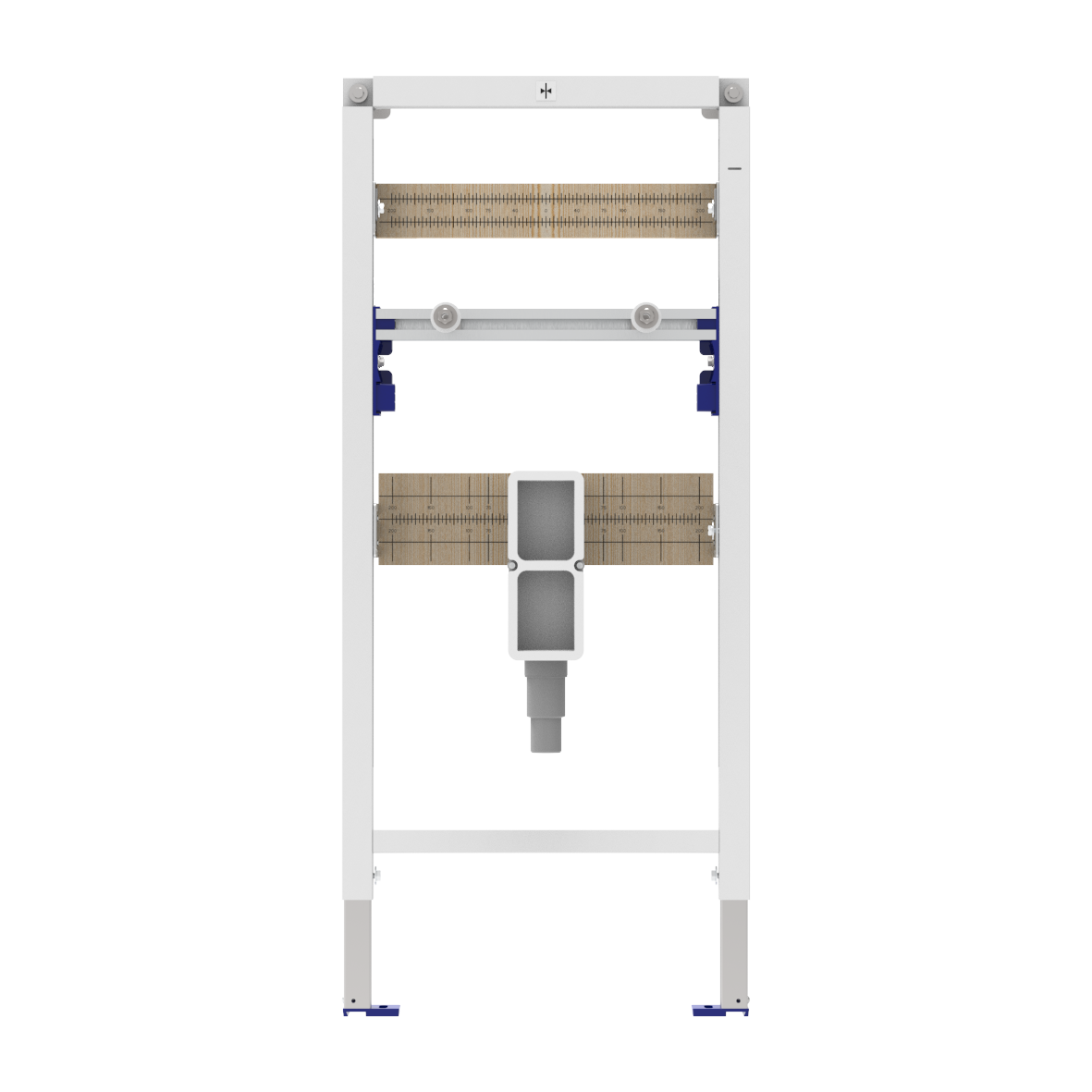

Waschtisch-Montageelement barrierefrei VIS
VIS WT-Element E3 f.Trockenbau barriere- frei, f. ELB u. Wand. BH:1120 mm, CONEL
Das VIS Waschtisch-Montageelement für Einloch- und AP-Armaturen ist speziell für barrierefreie Waschtische konzipiert.
- für Trockenbau
- selbsttragende, pulverbeschichtete Stahlrahmenkonstruktion zur Trockenverkleidung
- Einbau vor Massivwand
- in Leichtbau-Ständerwand und CVIS Schienenbefestigungssystem
- selbsthemmende Füße mit verstellbaren Fußplatten passend für Trockenbau Profile UW 50 und UW 75 und CONEL VIS Installationssystem
- 4 Befestigungspunkte
- universell einsetzbar für Waschtische
- für Fußbodenaufbau von 0 - 200 mm
- inkl. Wandhalter mit Tiefenverstellung von Vorderkante
- Element 135 - 205 mm
- mit mehrfach verleimter Schichtholzplatte und Stichmaßskalierung zur freien Positionierung von Trinkwasserrohr-Systemwandscheiben
- mit Wandeinbau-Geruchsverschluss höhenverstellbar DN 50 (Ø 50 mm) / DN 40 (Ø 40 mm)
- Schallschutzset
- inkl. Befestigungs- und Anschlussmaterial
- ohne Fertigbauset
Das VIS Waschtisch-Montageelement für Einloch- und AP-Armaturen ist speziell für barrierefreie Waschtische konzipiert.
- für Trockenbau
- selbsttragende, pulverbeschichtete Stahlrahmenkonstruktion zur Trockenverkleidung
- Einbau vor Massivwand
- in Leichtbau-Ständerwand und CVIS Schienenbefestigungssystem
- selbsthemmende Füße mit verstellbaren Fußplatten passend für Trockenbau Profile UW 50 und UW 75 und CONEL VIS Installationssystem
- 4 Befestigungspunkte
- universell einsetzbar für Waschtische
- für Fußbodenaufbau von 0 - 200 mm
- inkl. Wandhalter mit Tiefenverstellung von Vorderkante
- Element 135 - 205 mm
- mit mehrfach verleimter Schichtholzplatte und Stichmaßskalierung zur freien Positionierung von Trinkwasserrohr-Systemwandscheiben
- mit Wandeinbau-Geruchsverschluss höhenverstellbar DN 50 (Ø 50 mm) / DN 40 (Ø 40 mm)
- Schallschutzset
- inkl. Befestigungs- und Anschlussmaterial
- ohne Fertigbauset
Dokumente
Vermaßtes Bild / Strichzeichnung
Ersatzteillisten
Montageanleitung
Technische Spezifikationen
max. Höhe (cm)
112
Werkstoff
Stahl
Oberfläche
pulverbeschichtet
min. Tiefe (cm)
13.5
min. Höhe (cm)
112
min. Breite (cm)
52.5
max. Tiefe (cm)
20.5
max. Breite (cm)
52.5
Bauhöhe (cm)
112
Bauart
selbsttragend
Barrierefrei
für barrierefreie Einrichtungen geeignet
Ergebnis
360° Ansicht
3D-MODELL MIT ERSATZTEILEN
3D-Modell von Enthärtungsanlage CLEAR SOFT
Jetzt ansehenTechnische Spezifikationen
max. Höhe (cm)
112
Werkstoff
Stahl
Oberfläche
pulverbeschichtet
min. Tiefe (cm)
13.5
min. Höhe (cm)
112
min. Breite (cm)
52.5
max. Tiefe (cm)
20.5
max. Breite (cm)
52.5
Bauhöhe (cm)
112
Bauart
selbsttragend
Barrierefrei
für barrierefreie Einrichtungen geeignet
