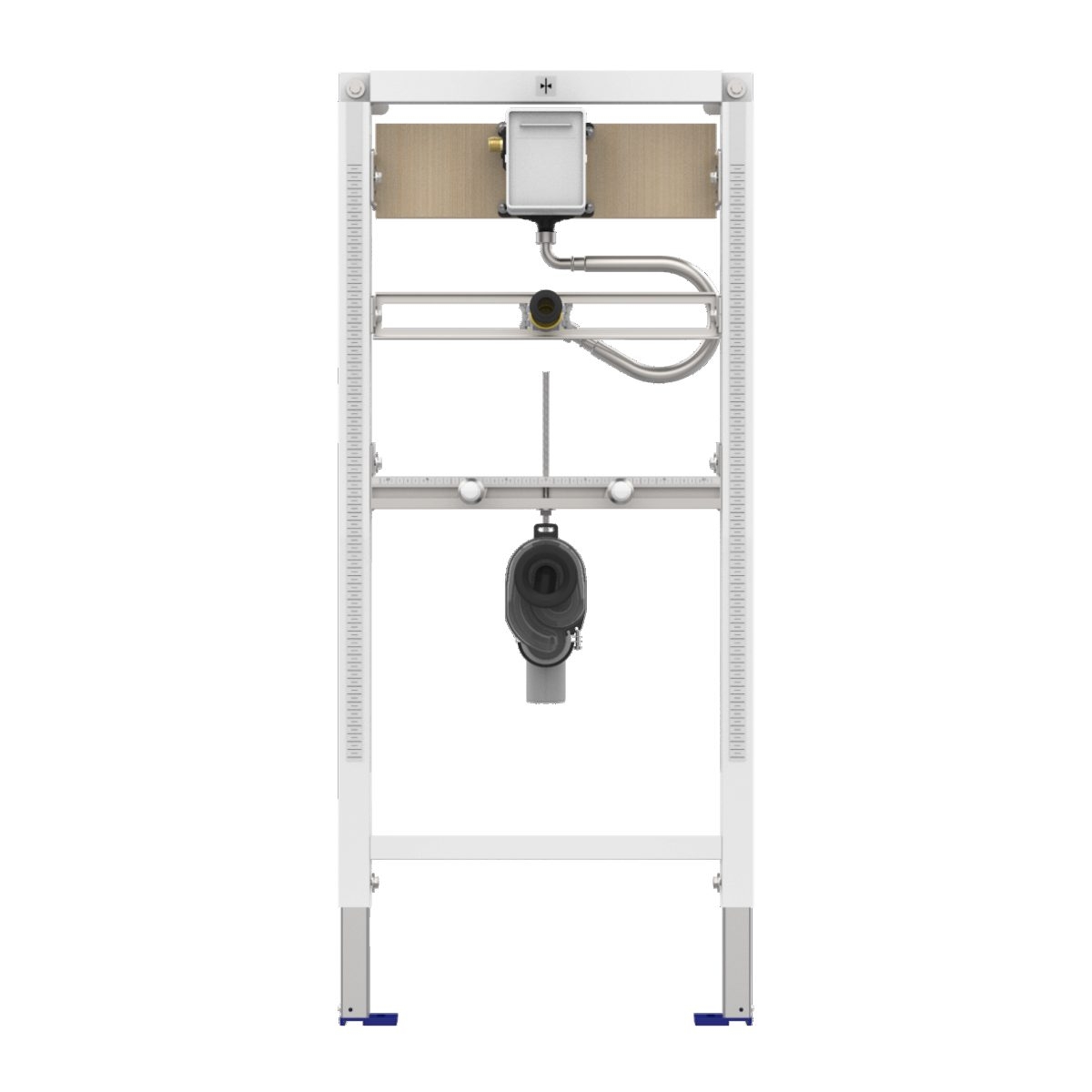

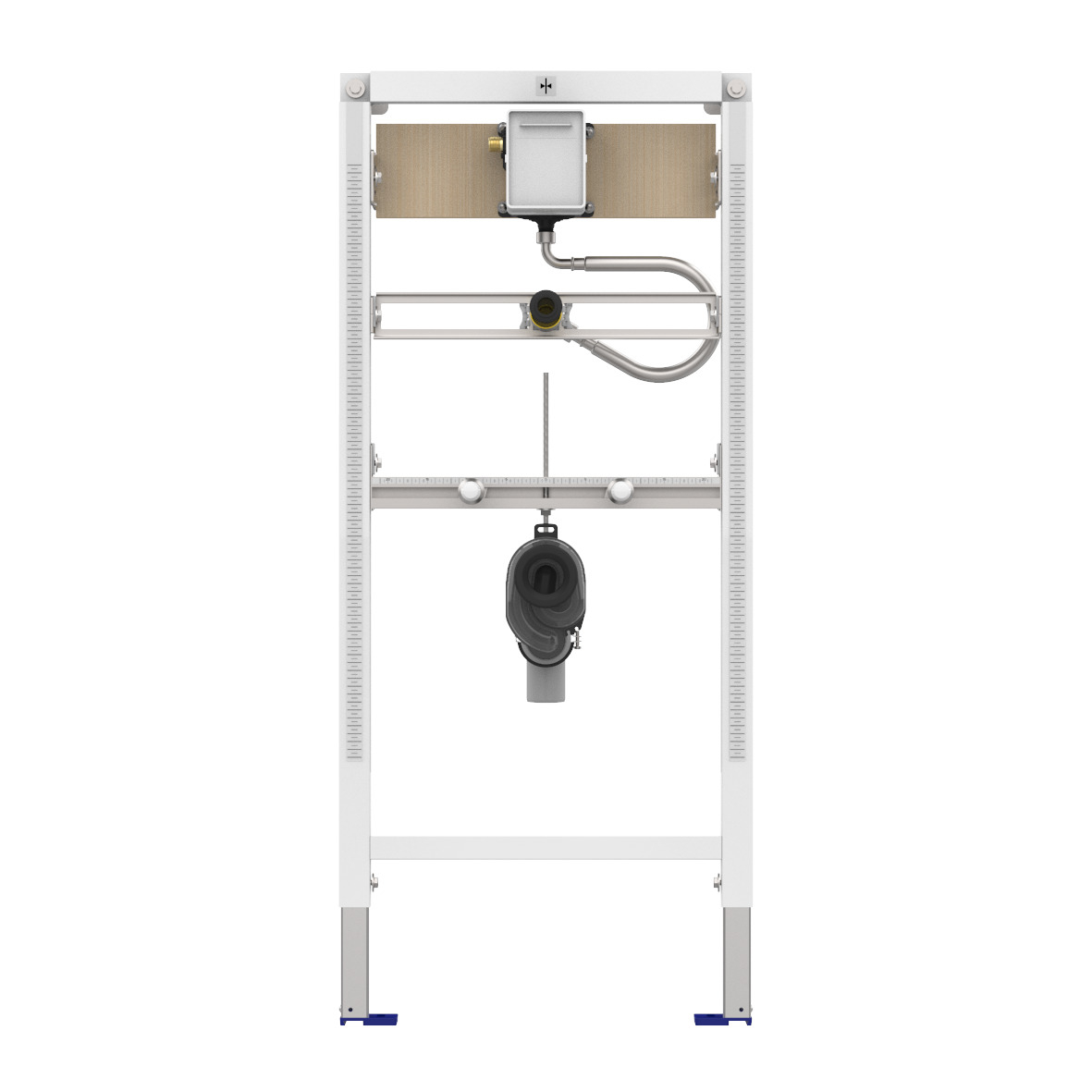

Urinal-Montageelement VIS
VIS Urinal-Element E3 f. Trockenbau m. Wandhalter, BH: 1120mm, CONEL
Das VIS Urinal-Montageelement eignet sich für die UP-Handbetätigung, die berührungslose Infrarot-Spülung oder die vandalensichere unsichtbare Spülauslösung hinter der Urinalkeramik.
- mit vormontiertem kompakten UP-Urinal-Kartuschen-Rohbauset
- für Trockenbau
- selbsttragende, pulverbeschichtete Stahlrahmenkonstruktion zur Trockenverkleidung
- Einbau vor Massivwand
- in Leichtbau-Ständerwand und CVIS Schienenbefestigungssystem
- selbsthemmende Füße mit verstellbaren Fußplatten passend für Trockenbau Profile UW 50 und UW 75 und CONEL VIS Installationssystem
- 4 Befestigungspunkte, für Urinal-Kartuschenventiltechnik
- universell einstellbar für Urinalkeramik
- für Fußbodenaufbau von 0 - 200 mm
- inkl. Wandhalter mit Tiefenverstellung von Vorderkante
- Element 135 - 205 mm
- mit Universal-Kartuschen Rohbauset mit revisionierbarer Wasserstrecke für handbetätigtes, pneumatisches Kartuschenventil oder für Kartuschen-Magnetventil 6 V DC für Infrarot-Elektronik
- relative Leitfähigkeit
- mit Urinal-Absauggeruchsverschluss 500
- mit Schallschutzset
- inkl. Befestigungs- und Anschlussmaterial
- ohne Abdeckplatte
Das VIS Urinal-Montageelement eignet sich für die UP-Handbetätigung, die berührungslose Infrarot-Spülung oder die vandalensichere unsichtbare Spülauslösung hinter der Urinalkeramik.
- mit vormontiertem kompakten UP-Urinal-Kartuschen-Rohbauset
- für Trockenbau
- selbsttragende, pulverbeschichtete Stahlrahmenkonstruktion zur Trockenverkleidung
- Einbau vor Massivwand
- in Leichtbau-Ständerwand und CVIS Schienenbefestigungssystem
- selbsthemmende Füße mit verstellbaren Fußplatten passend für Trockenbau Profile UW 50 und UW 75 und CONEL VIS Installationssystem
- 4 Befestigungspunkte, für Urinal-Kartuschenventiltechnik
- universell einstellbar für Urinalkeramik
- für Fußbodenaufbau von 0 - 200 mm
- inkl. Wandhalter mit Tiefenverstellung von Vorderkante
- Element 135 - 205 mm
- mit Universal-Kartuschen Rohbauset mit revisionierbarer Wasserstrecke für handbetätigtes, pneumatisches Kartuschenventil oder für Kartuschen-Magnetventil 6 V DC für Infrarot-Elektronik
- relative Leitfähigkeit
- mit Urinal-Absauggeruchsverschluss 500
- mit Schallschutzset
- inkl. Befestigungs- und Anschlussmaterial
- ohne Abdeckplatte
Dokumente
Ersatzteillisten
Montageanleitung
Videos
VIS WT-Element E3 f. Trockenbau,
Technische Spezifikationen
Bauhöhe (cm)
112
Anschluss Leitungswasser
sonstige
Tiefenverstellbar
ja
Mit Befestigungsmaterial für das Urinal
nein
Mit Befestigungsmaterial für das Element
ja
Mit Abflussbogen
nein
Handbedienung möglich
nein
Anzahl der Befestigungspunkte zum Bauteil
4
Urinalhöhe verstellbar
ja
Vormontiertes Element
ja
Selbsttragende Konstruktion
ja
Oberfläche
pulverbeschichtet
Werkstoff
Stahl
Bauart
selbsttragend
Höhenverstellbar
höhenverstellbar
Max. Breite (cm)
52.5
Max. Höhe (cm)
112
Max. Tiefe (cm)
20.5
Min. Tiefe (cm)
13.5
Ergebnis
360° Ansicht
3D-MODELL MIT ERSATZTEILEN
Technische Spezifikationen
Bauhöhe (cm)
112
Anschluss Leitungswasser
sonstige
Tiefenverstellbar
ja
Mit Befestigungsmaterial für das Urinal
nein
Mit Befestigungsmaterial für das Element
ja
Mit Abflussbogen
nein
Handbedienung möglich
nein
Anzahl der Befestigungspunkte zum Bauteil
4
Urinalhöhe verstellbar
ja
Vormontiertes Element
ja
Selbsttragende Konstruktion
ja
Oberfläche
pulverbeschichtet
Werkstoff
Stahl
Bauart
selbsttragend
Höhenverstellbar
höhenverstellbar
Max. Breite (cm)
52.5
Max. Höhe (cm)
112
Max. Tiefe (cm)
20.5
Min. Tiefe (cm)
13.5
