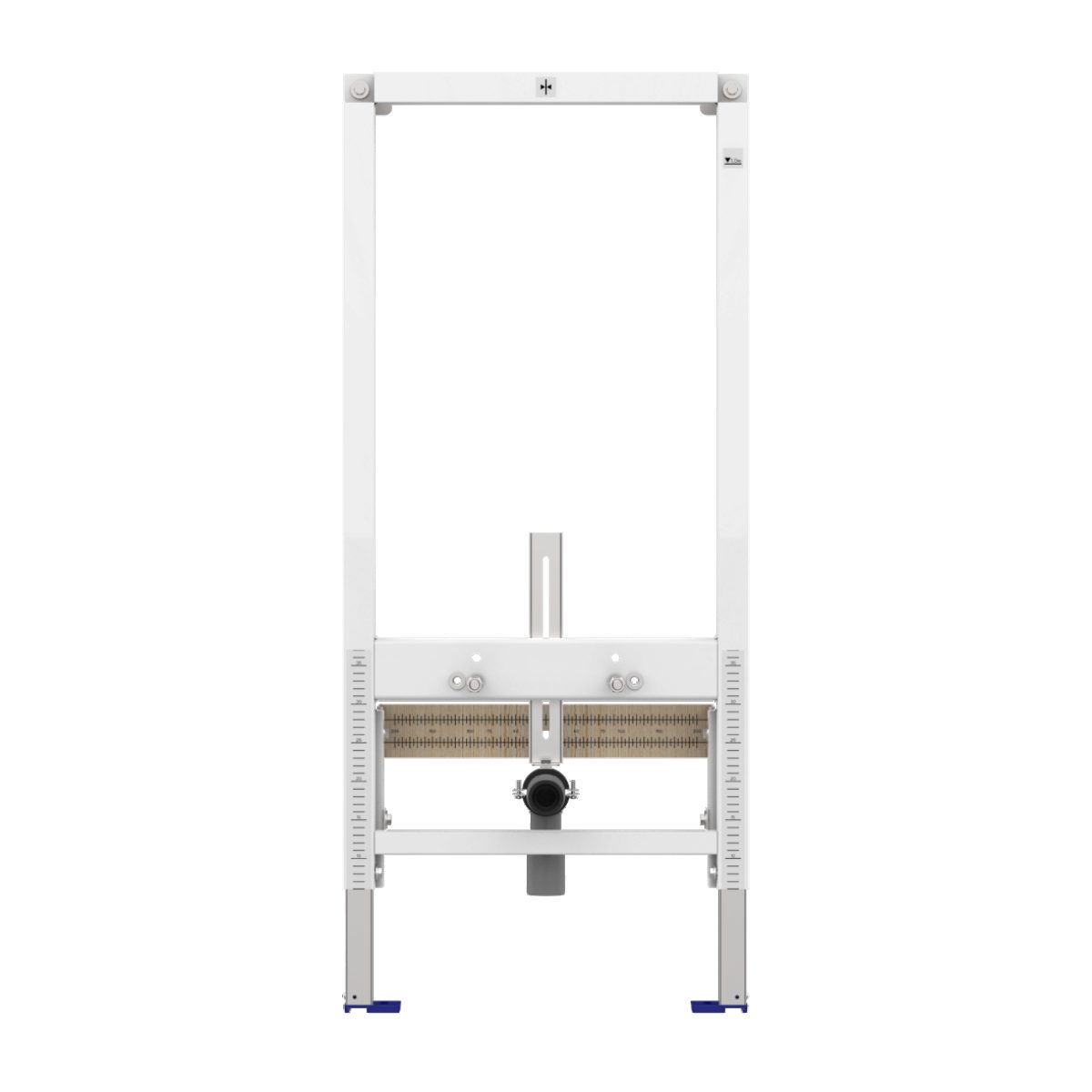

Bidet-Montageelement VIS
VIS Bidet-Element E3 f. Trockenbau m. Wandhalter, BH: 1120mm, CONEL
Das VIS Bidet-Montageelement für Wand-Bidets eignet sich für Bidet-Einlocharmaturen mit innen- oder außenliegenden Eckventilen.
- für Trockenbau
- selbsttragende, pulverbeschichtete Stahlrahmenkonstruktion zur Trockenverkleidung
- Einbau vor Massivwand
- in Leichtbau-Ständerwand und CVIS Schienenbefestigungssystem
- selbsthemmende Füße mit verstellbaren Fußplatten passend für Trockenbau Profile UW 50 und UW 75 und CONEL VIS Installationssystem
- 4 Befestigungspunkte, für Urinal-Kartuschenventiltechnik
- universell einstellbar für Bidetkeramik
- 4 Befestigungspunkte
- für Fußbodenaufbau von 0 - 200 mm
- inkl. Wandhalter mit Tiefenverstellung von Vorderkante
- Element 135 - 205 mm
- mit mehrfach verleimter Schichtholzplatte und Stichmaßskalierung zur freien Positionierung von Trinkwasserrohr-Systemwandscheiben
- mit Schallschutzset
- inkl. Befestigungs- und Anschlussmaterial
Dokumente

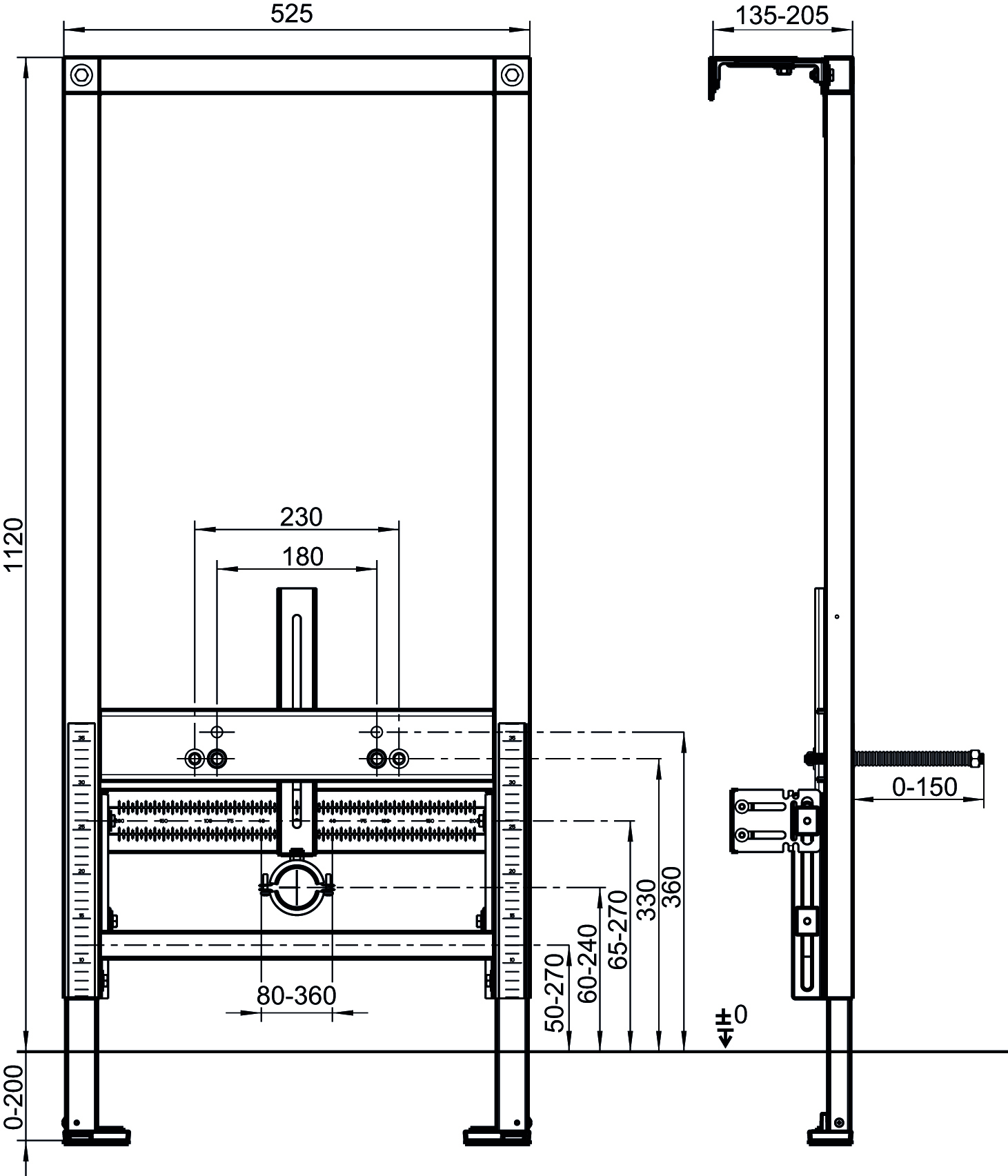

Vermaßtes Bild / Strichzeichnung
Montageanleitung
Technische Spezifikationen
Abflussbogen höhenverstellbar
Abflussbogen höhenverstellbar
Mit Abflussbogen
ohne
Mit Armaturenanschlussplatte
ohne
Mit Befestigungsmaterial für das Bidet
ohne
Mit Befestigungsmaterial für das Element
Mit Befestigungsmaterial für das Element
Mit Kontaktgeräuschisolierungsset
Mit Kontaktgeräuschisolierungsset
Oberfläche
pulverbeschichtet
Selbsttragende Konstruktion
selbsttragende Konstruktion
min. Höhe (cm)
112
Tiefenverstellbar
tiefenverstellbar
Verstellbare Armaturenanschlussplatte
nein
Verstellbare Breite
nein
Vormontiertes Element
vormontiertes Element
Werkstoff
Stahl
min. Tiefe (cm)
13.5
min. Breite (cm)
52.5
Bidethöhe verstellbar
Bidethöhe verstellbar
Bauart
selbsttragend
Bauhöhe (cm)
112
Bemerkung
VIS Bidet-Montageelement E3 für Wand-Bidet / für Bidet-Einlocharmaturen mit innen- oder außenliegenden Eckventilen / für Trockenbau / selbsthemmende Füße mit verstellbaren Fußplatten / 4 Befestigungspunkte für Fußbodenaufbau von 0 - 200 mm / inklusive Wandhalter mit Tiefenverstellung von Vorderkante Element 135mm bis 205mm
max. Tiefe (cm)
20.5
Geeignet für wandhängendes Bidet
Geeignet für wandhängendes Bidet
höhenverstellbar
höhenverstellbar
max. Breite (cm)
52.5
max. Höhe (cm)
112
