Befestigungselement für Griff- und Haltesysteme VIS
VIS Befestigungselement E3 f.Trockenbau rechts, BH: 1120 mm, CONEL
Das VIS Befestigungselement eignet sich ideal für Griff- und Haltesysteme.
- für Trockenbau
- inkl. Wandhalter (variabel verstellbar)
- selbstarretierende Füße
- selbsttragende, pulverbeschichtete Stahlrahmenkonstruktion zur Trockenverkleidung
- Einbau vor Massivwand
- in Leichtbau-Ständerwand und CVIS Schienenbefestigungssystem
- 2 Befestigungspunkte
- für Fußbodenaufbau von 0 - 200 mm
- inkl. Wandhalter mit Tiefenverstellung von Vorderkante
- Element 135 - 205 mm
- universell höhenverstellbar
- mit wasserfester, mehrfach geleimter Schichtholzplatte
- inkl. Schallschutzset und Befestigungsmaterial
Dokumente

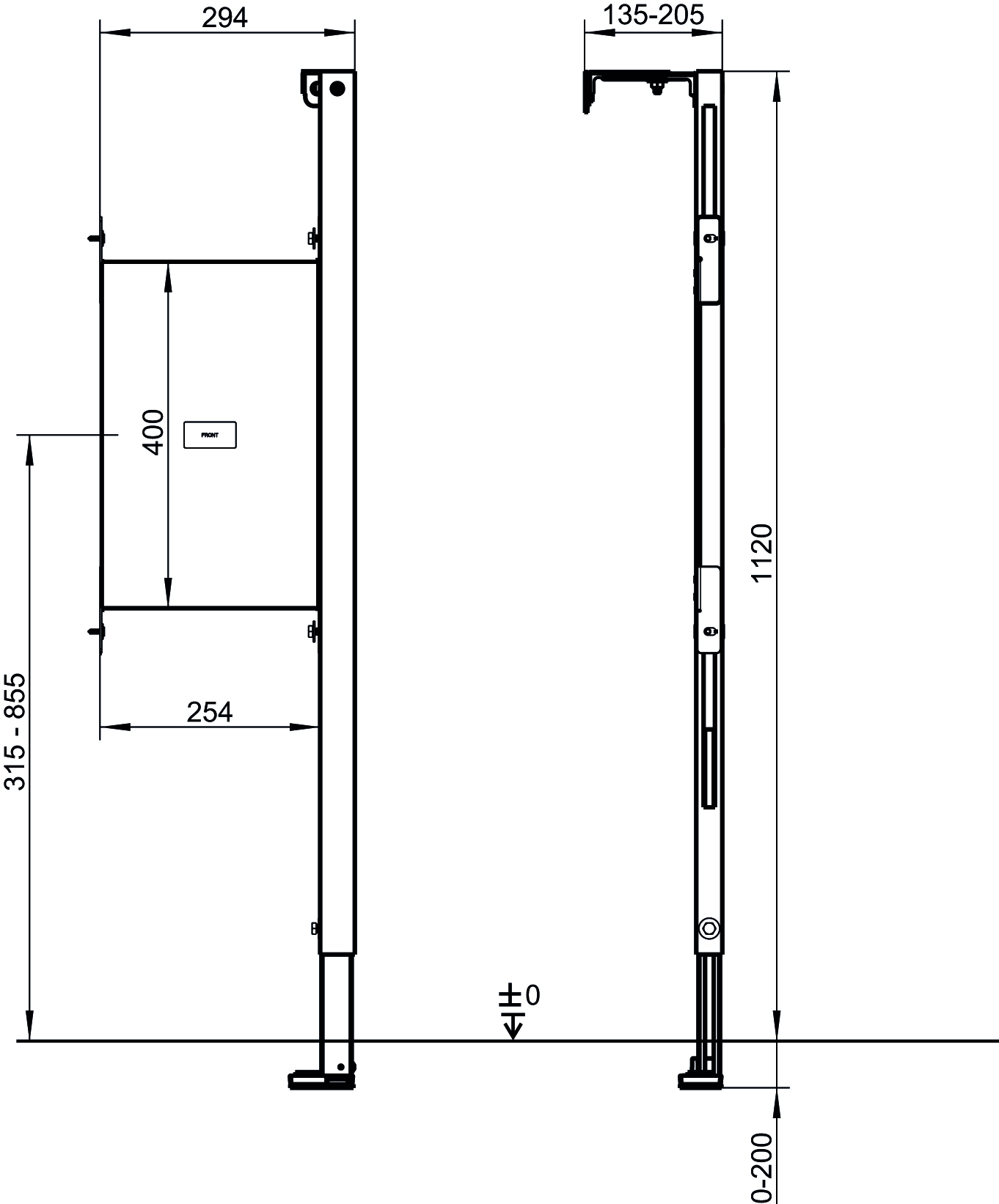

Vermaßtes Bild / Strichzeichnung
Montageanleitung
Technische Spezifikationen
max. Tiefe (cm)
20.5
Werkstoff
Schichtholz / Stahl
Oberfläche
pulverbeschichtet
Montageseite
rechts
min. Tiefe (cm)
13.5
min. Höhe (cm)
112
min. Breite (cm)
29.4
max. Höhe (cm)
112
max. Breite (cm)
29.4
Einbauhöhe (cm)
112
Bemerkung
VIS Befestigungselement E3 für Griff und Haltesysteme, inklusiveWandhalter / variabel verstellbar / selbstarretierende Füße / für Trockenbau / rechts / Tiefe 135mm bis 205mm / inklusive Schallschutzset und Befestigungsmaterial
Bauart
selbsttragend
360° Ansicht
3D-MODELL MIT ERSATZTEILEN
Ergebnis
Technische Spezifikationen
max. Tiefe (cm)
20.5
Werkstoff
Schichtholz / Stahl
Oberfläche
pulverbeschichtet
Montageseite
rechts
min. Tiefe (cm)
13.5
min. Höhe (cm)
112
min. Breite (cm)
29.4
max. Höhe (cm)
112
max. Breite (cm)
29.4
Einbauhöhe (cm)
112
Bemerkung
VIS Befestigungselement E3 für Griff und Haltesysteme, inklusiveWandhalter / variabel verstellbar / selbstarretierende Füße / für Trockenbau / rechts / Tiefe 135mm bis 205mm / inklusive Schallschutzset und Befestigungsmaterial
Bauart
selbsttragend
