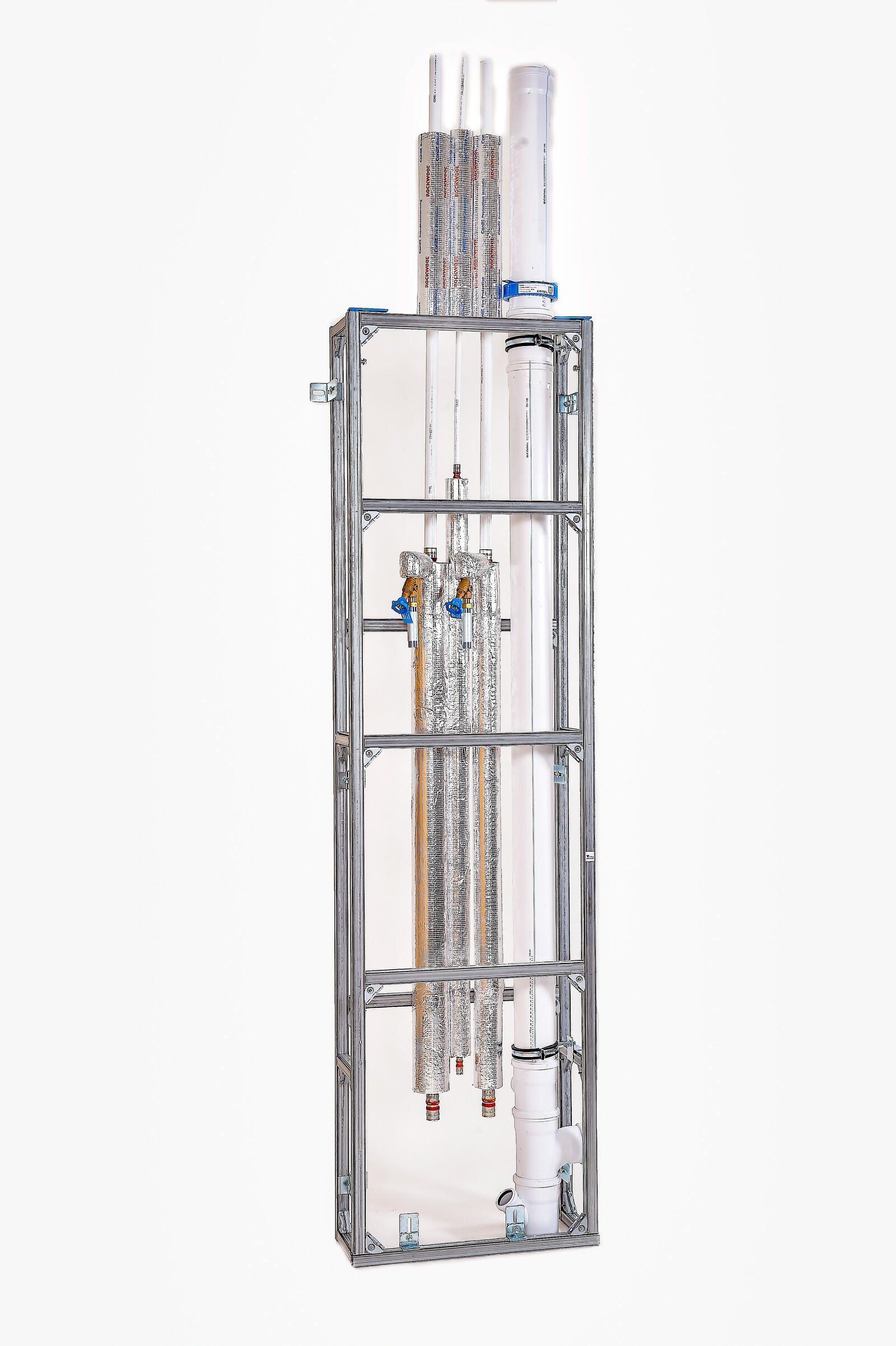

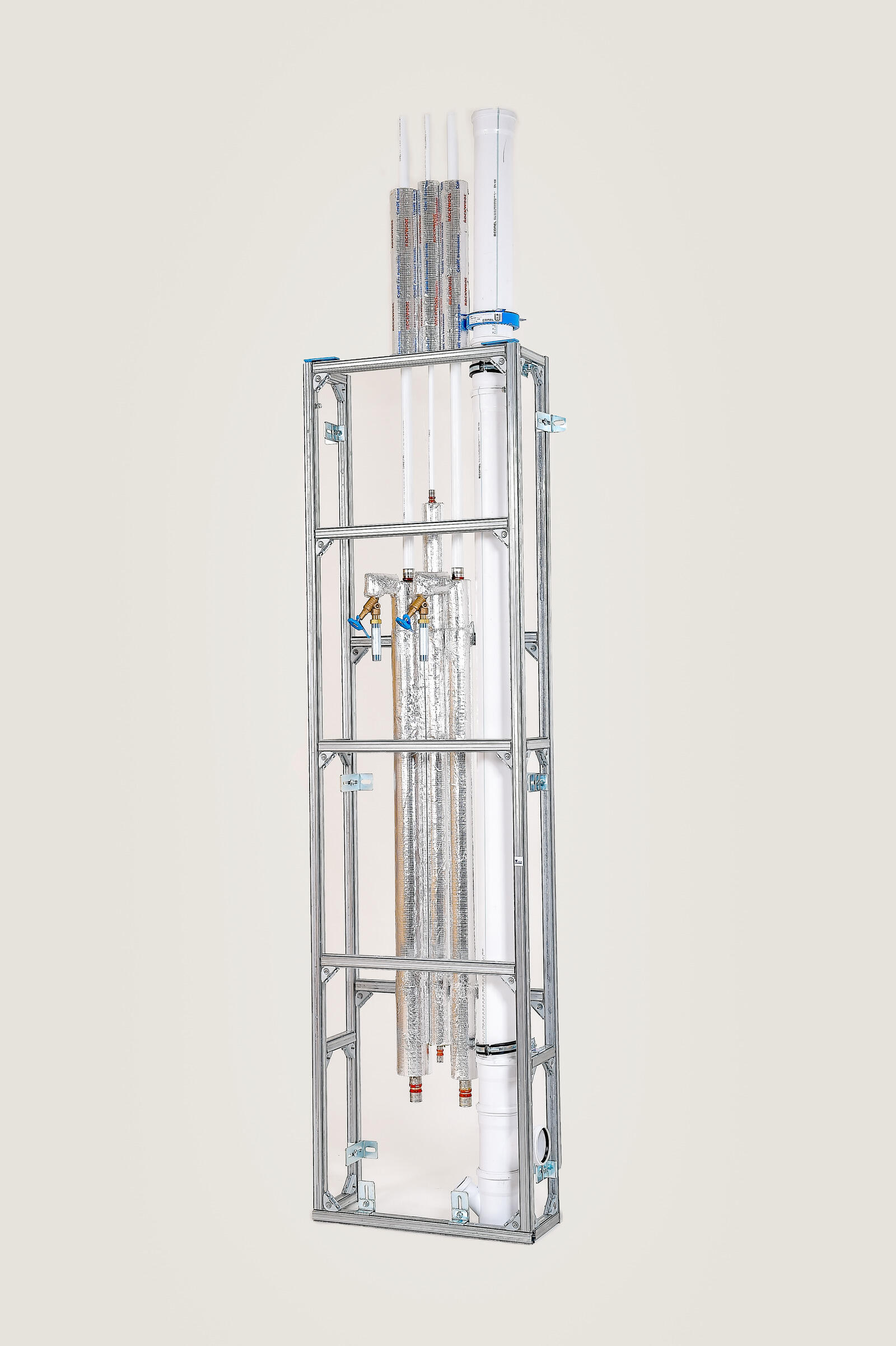

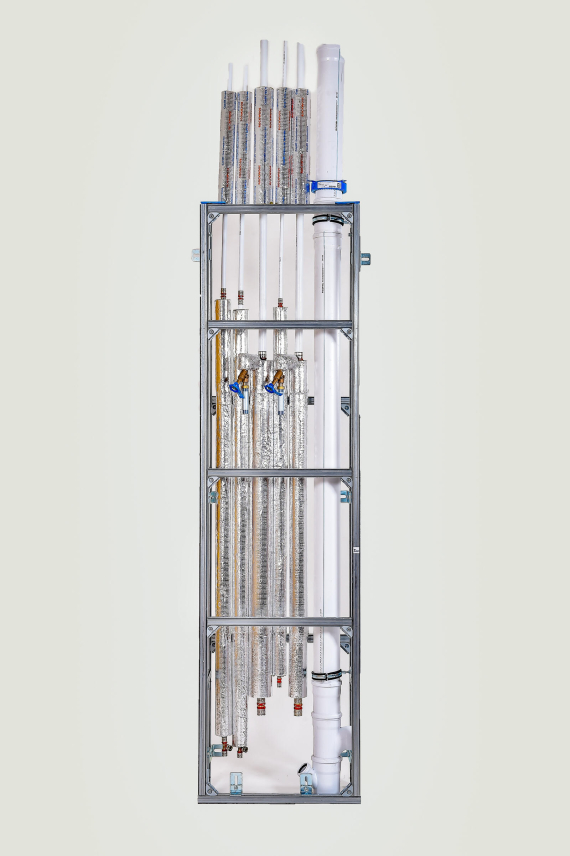

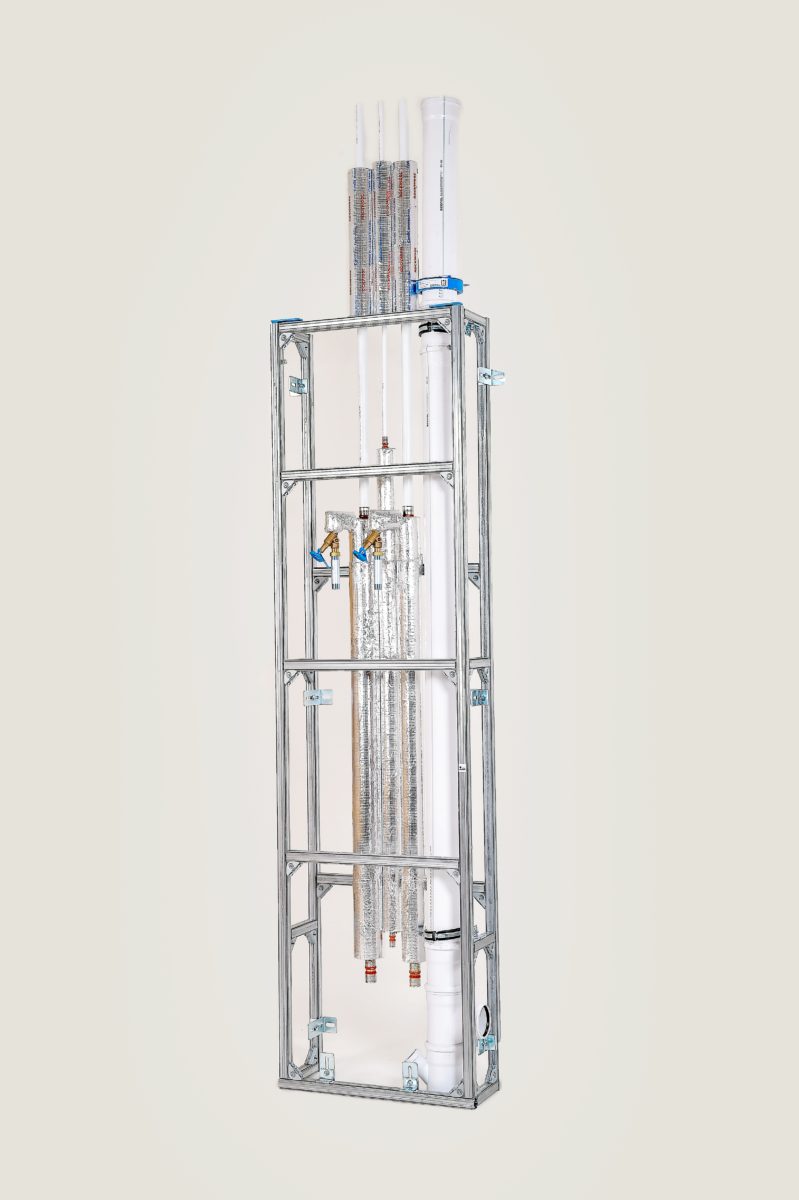

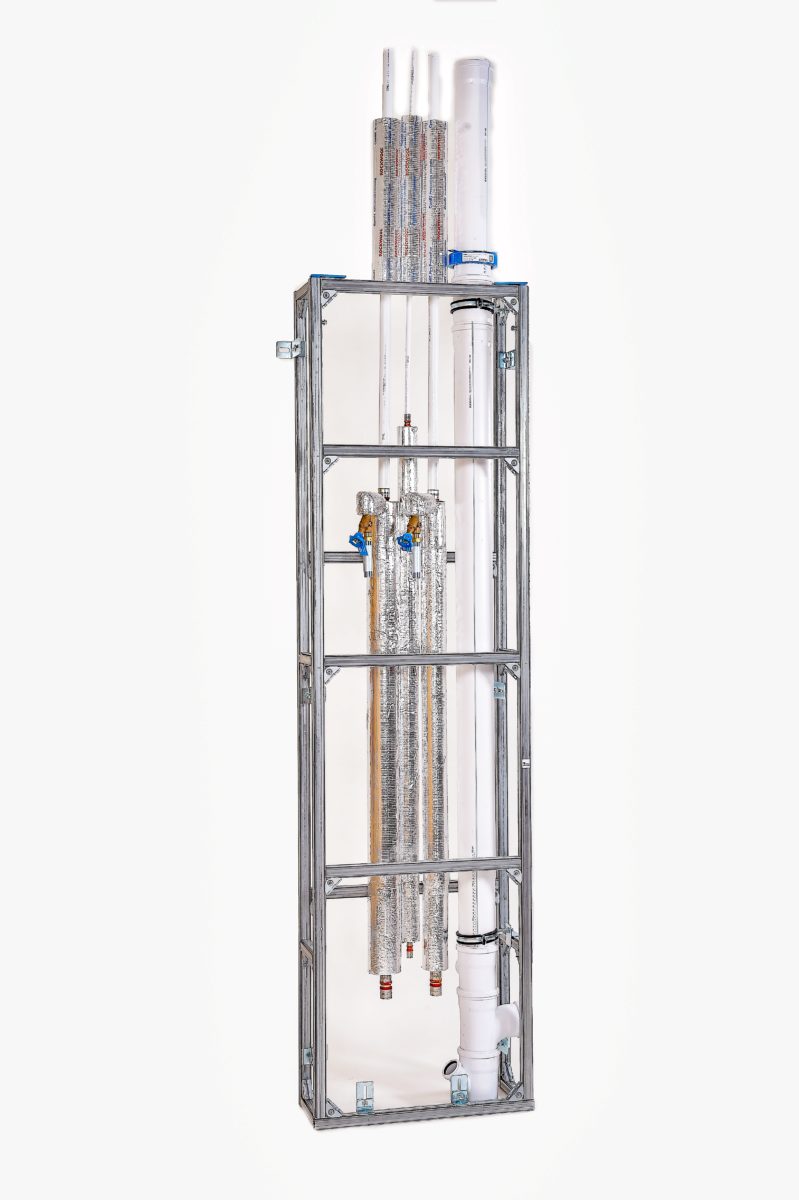

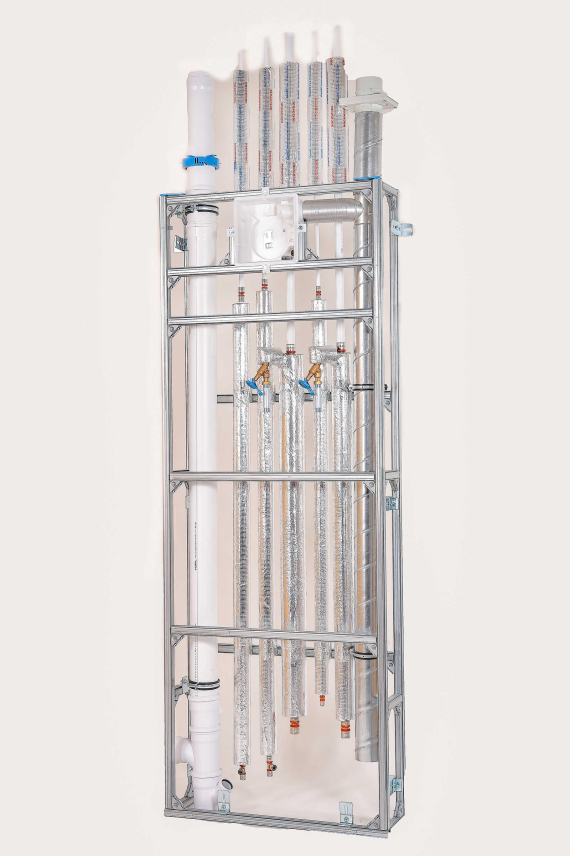

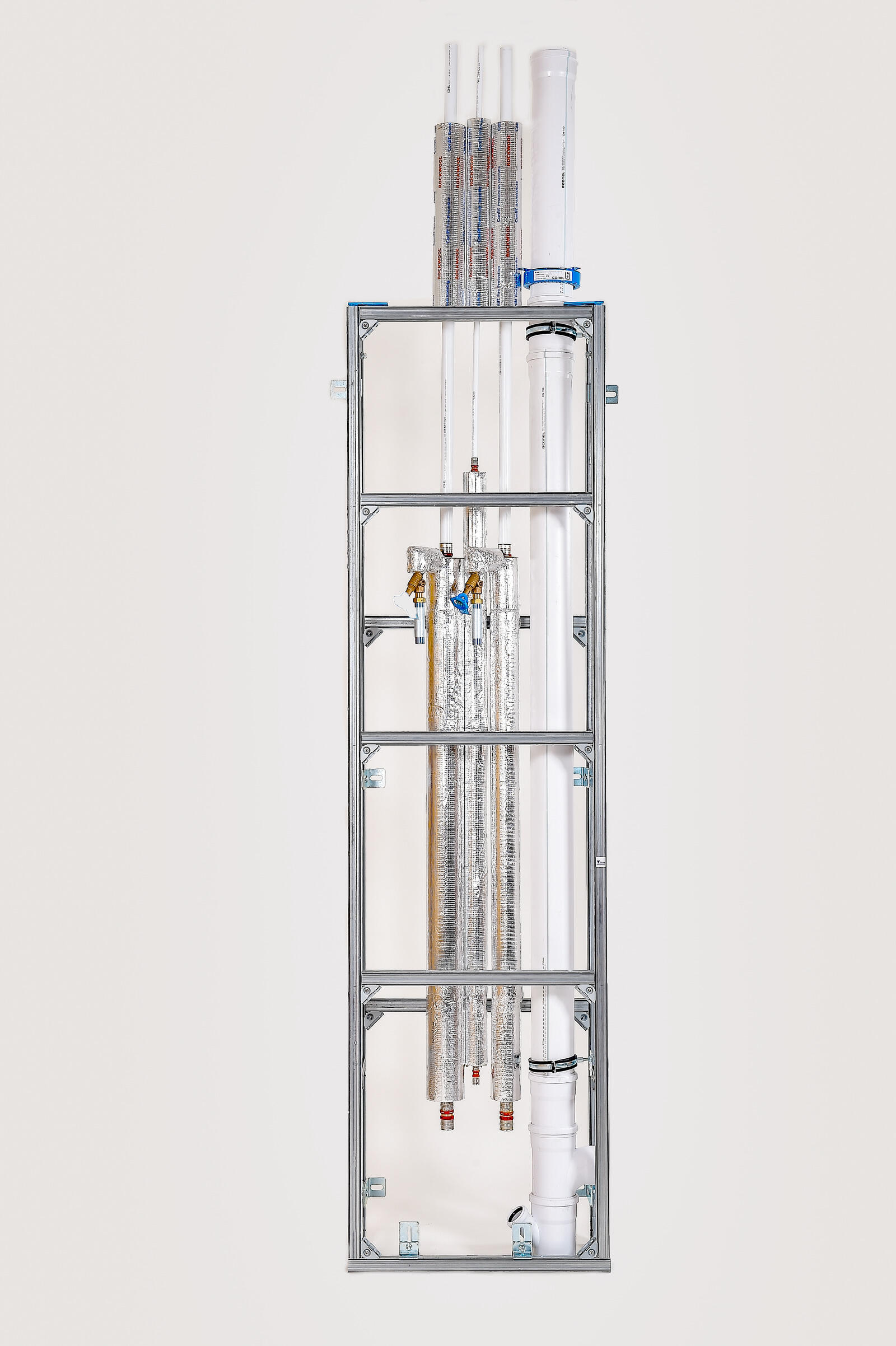

Schachtregister K+W+Z PLUS

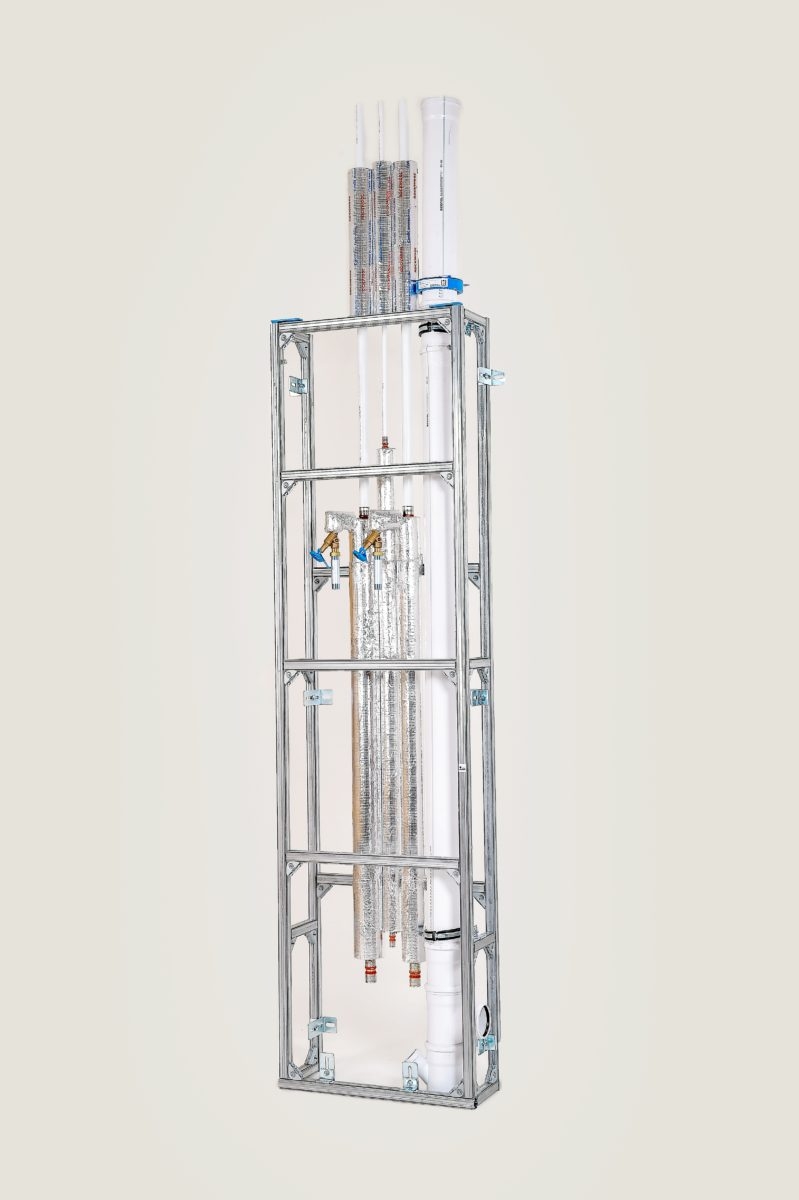

PLUS Installationsregister K+W+Z 650 x 2400 x 250mm (BxHxT) CONEL
PLUS Schachtregister mit Trinkwasser Kalt und Warm
- mit Zirkulation
- mit Abfluss
Dokumente
Technische Zeichnung
Datenblatt
Technische Spezifikationen
min. Höhe (cm)
240
Werkstoff
Stahl
Verstellbare Breite
nein
Tiefenverstellbar
nein
Mit Halterung geeignet für niedrige Wandmontage
Mit Halterung geeignet für niedrige Wandmontage
Mit Halterung geeignet für hohe Wandmontage
Mit Halterung geeignet für hohe Wandmontage
Mit Halterung geeignet für Bodenmontage
Mit Halterung geeignet für Bodenmontage
min. Tiefe (cm)
25
min. Breite (cm)
65
Bauart
rechteckig
max. Tiefe (cm)
25
max. Höhe (cm)
240
max. Breite (cm)
65
Bemerkung
Register-Rahmen aus Formstahl / selbsttragend / korrosionsgeschützt: Höhe 2400mm / Breite 650mm / Tiefe 250mm / Befestigung an Fußboden und Rückwand / Abwasserstrang DN100 mit Abzweigen 2xDN50 / 1xDN100 / Rohrschellen mit Brandschutzmanschette / Kalt-und Warmwsserstrang / Steigleitung / Verteilungsleitung / Brandschutz-Deckendurchführung / Freistromventil / Anschluss für Wasserzähler mit Überwurfmutter 3/4"IG / Zählerpassstück 110mm / Zirkulationsleitung
