Duo-Hebeanlage FLOW

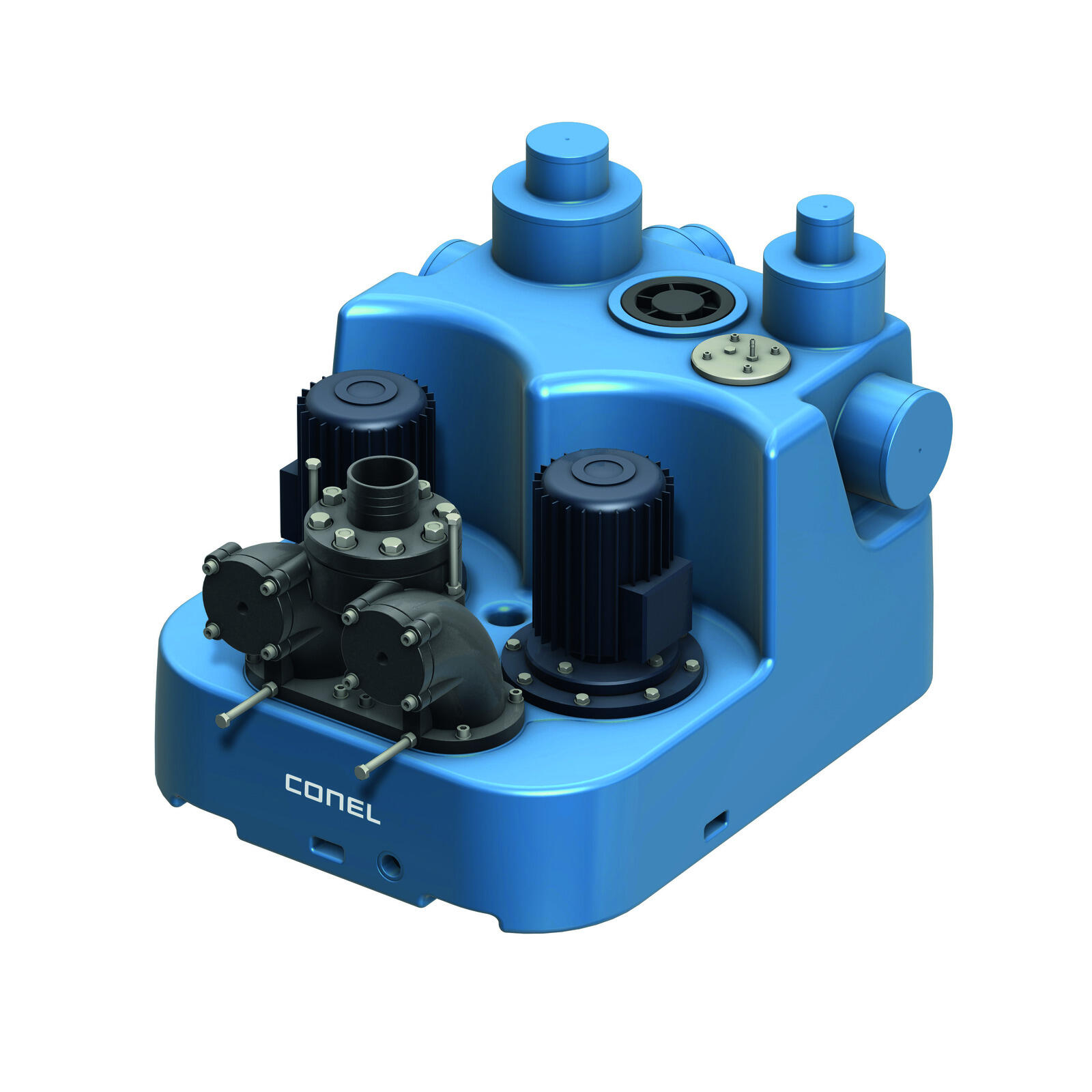

Duo-Hebeanlage FLOW CONEL Drehstrom mit Kugelrückflussverhinderer
FLOWDHD
Abwasserhebeanlage für Mehrfamilienhäuser und öffentlichen Wohnungsbau
- Duo-Hebeanlage nach DIN EN 12050-1
- zum Sammeln und automatischen Heben von fäkalienhaltigem und fäkalienfreiem Abwasser über die Rückstauebene
- max. Fördermenge: 52 m3/h
- max. Förderhöhe: 10 m
- LGA-Bauart geprüft und überwacht
- Ausführung: Drehstrom
- pneumatische Steuerung
- freier Kugeldurchgang: 65 mm
- Gewicht: 104 kg
- Behälterinhalt: 150 l
- 2 Drehstrommotoren mit je 1,5 kW Leistung
- Spezial-Rückflussverhinderer mit Kugel im Gehäuse, als Hosenrohr (mit integrierter Anlüft- und Festsetzschraube)
- Spezialübergangsstück DN 100 zum elastischen Anschluss der Druckleitung von ø 108 – 114,3 mm
Rohraußendurchmesser - Anschlussflansch für Absperrschieber: DN 80 PN 16
- Anschlüsse: DN 50 – DN 200
- Maße: B 1.150 x H 690 x T 770 mm
400 Volt Drehstrom
Produkt bei unseren Großhandelspartnern kaufen:
Großhandel in Ihrer Nähe finden
*Jetzt Produkt merken und anschließen an einen Großhandels-Shop übermitteln und bestellen
Abwasserhebeanlage für Mehrfamilienhäuser und öffentlichen Wohnungsbau
- Duo-Hebeanlage nach DIN EN 12050-1
- zum Sammeln und automatischen Heben von fäkalienhaltigem und fäkalienfreiem Abwasser über die Rückstauebene
- max. Fördermenge: 52 m3/h
- max. Förderhöhe: 10 m
- LGA-Bauart geprüft und überwacht
- Ausführung: Drehstrom
- pneumatische Steuerung
- freier Kugeldurchgang: 65 mm
- Gewicht: 104 kg
- Behälterinhalt: 150 l
- 2 Drehstrommotoren mit je 1,5 kW Leistung
- Spezial-Rückflussverhinderer mit Kugel im Gehäuse, als Hosenrohr (mit integrierter Anlüft- und Festsetzschraube)
- Spezialübergangsstück DN 100 zum elastischen Anschluss der Druckleitung von ø 108 – 114,3 mm
Rohraußendurchmesser - Anschlussflansch für Absperrschieber: DN 80 PN 16
- Anschlüsse: DN 50 – DN 200
- Maße: B 1.150 x H 690 x T 770 mm
400 Volt Drehstrom
Dokumente
Technische Info
Vermaßtes Bild / Strichzeichnung
Leistungserklärung
Instruktion / Bedienungsanleitung
Technische Spezifikationen
Höhe (cm)
69
Werkstoff
Polyethylen
Tiefe (cm)
113.4
Schutzart IP
IP68
Netzfrequenz
50Hz
Nennspannung
400V
Nenngröße Zulauf
3/4 IN
Gewicht (kg)
75
Breite (cm)
77
Bezugsnorm
DIN EN 12050-1
Ergebnis
3D-Modell von Enthärtungsanlage CLEAR SOFT
Jetzt ansehenTechnische Spezifikationen
Höhe (cm)
69
Werkstoff
Polyethylen
Tiefe (cm)
113.4
Schutzart IP
IP68
Netzfrequenz
50Hz
Nennspannung
400V
Nenngröße Zulauf
3/4 IN
Gewicht (kg)
75
Breite (cm)
77
Bezugsnorm
DIN EN 12050-1
Dokumente
Technische Info
Vermaßtes Bild / Strichzeichnung
Leistungserklärung
Instruktion / Bedienungsanleitung
3D Modell
KATALOG
360° Ansicht
