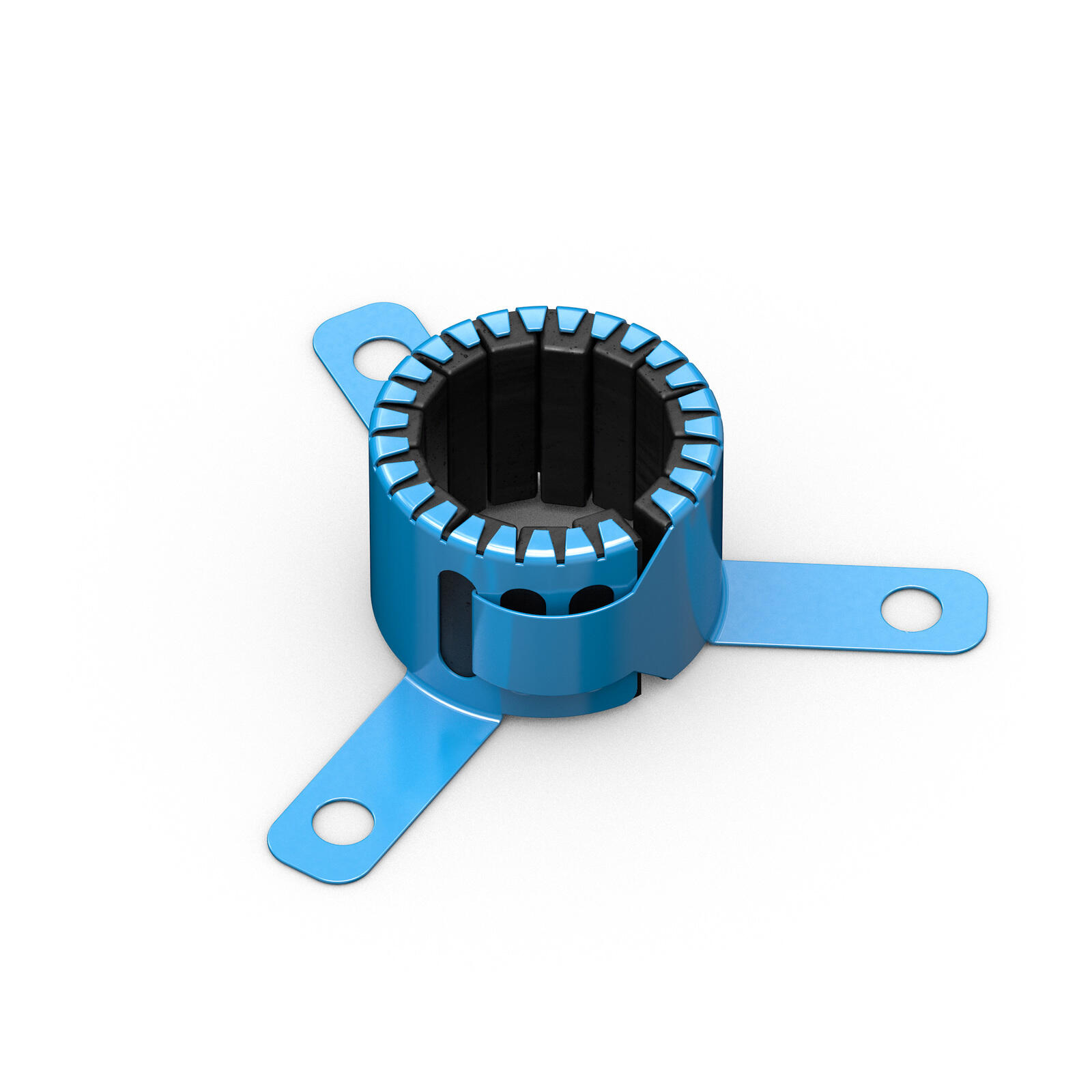

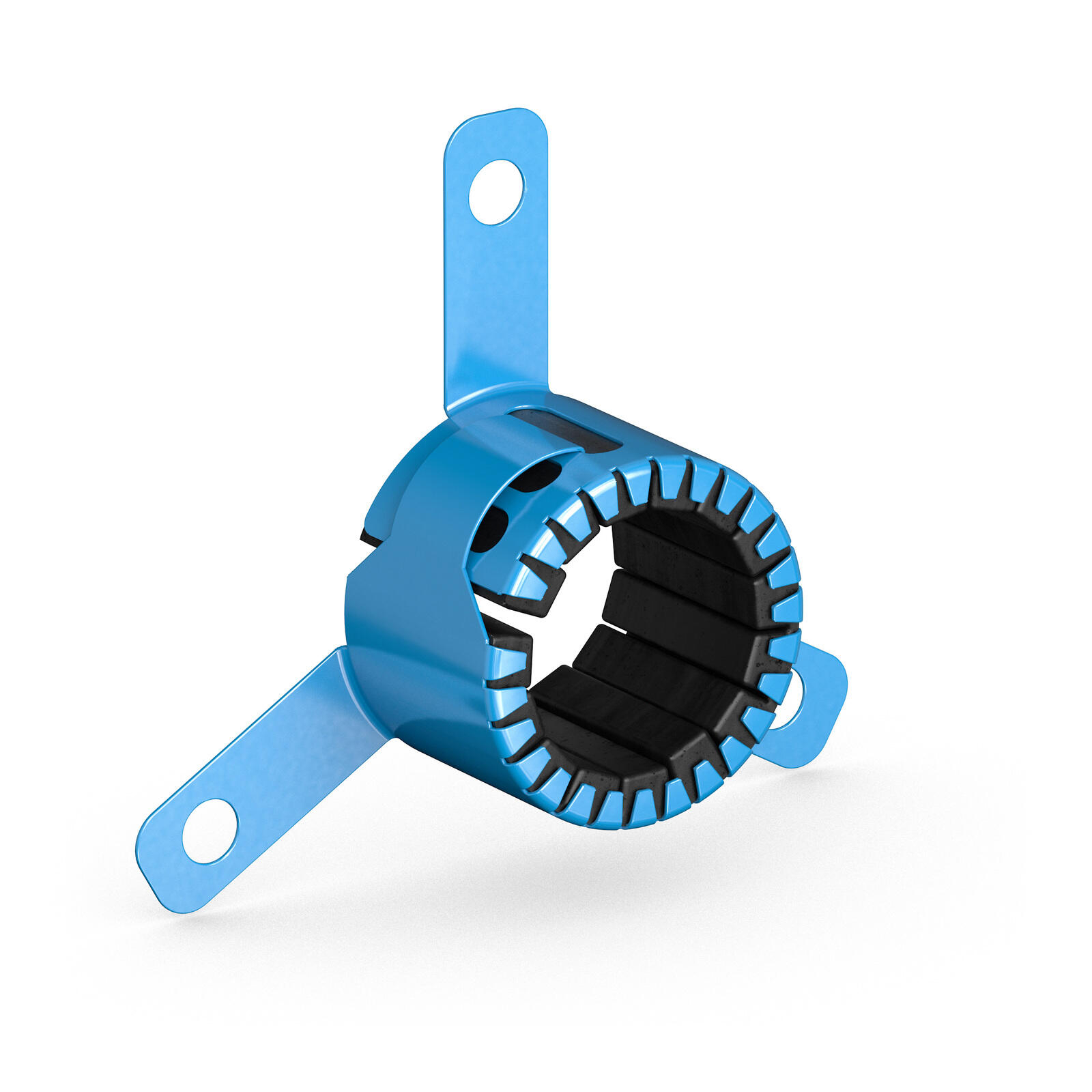

Brandschutzmanschette inkl. Dämmung FLAM
Brandschutzmanschette CONEL FLAM Abm.32 Rohr 1-39mm inkl.Dämm.b.gerad.Durchfü.
Gewerke: Abwasser, Regenwasser, Trinkwasser, Gas, Heizung, Kälte, Druckluft, Rohrpost
Zur Abschottung von Rohrleitungen aus:
- PVC, PP, PE-HD, LDPE, PB, PE-X, ABS: Ø ≤ 160 mm
- Schalldämmende Abwasserrohre:
- CONEL DRAIN Ø ≤ 110 mm
- Friatec Friaphon Ø ≤ 160 mm
- Ostendorf Skolan Ø ≤ 160 mm
- Geberit Silent dB 20 / PP Ø ≤ 160 mm
- Rehau Raupiano Plus / Light Ø ≤ 160 mm
- Wavin AS / SiTech Ø ≤ 160 mm
- und viele weitere
- Kunststoff-Verbundrohre mit Aluminiumeinlage Ø ≤ 110 mm
- Aquatherm-Rohrleitungen Ø≤ 110 mm
Zugelassen für Dämmung:
- PE-Schalldämmstreifen 3 – 5 mm
- Synthese-Kautschuk 9 – 43 mm
- PE-Weichschaum-Schläuche 9 – 25 mm
Montagebedingungen:
- zugelassener Nullabstand im System und zu fremden Abschottungen (z. B. System Conlit, Absperrvorrichtung nach DIN 18017 [Lüftung] u. a.)
- Abschottung auf schrägen Rohren, Muffen, bei 2 x 45°-Bögen auf Steck- bzw. E-Muffen und Metall-Spannverbindern
- beidseitig vor Wänden aus Porenbeton, Stahlbeton, Beton, Mauerwerk und leichten Trennwänden mit einer Dicke ≥ 100 mm
- einseitig unter bzw. in Decken aus Porenbeton, Stahlbeton, Beton mit einer Dicke ≥ 150 mm
- zugelassen für Abschottung bei feuerhemmenden Holzbalkendecken ≥ 150 mm
Dokumente
Zulassung
Montageanleitung
Technische Spezifikationen
Bemerkung
Einbau in die Decke möglich, zugelassen für brennbare Abwasserrohre bis 160 mm, Mehrschichtverbundrohrsysteme bis 1,5 mm, Alueinlage, incl. PE-Dämmung bis 5 mm, Rohrtypen: PE, PVC, PP- und HT-Rohre Conel Drain, Geberit db 20, Geberit Silent PP, Friaphon, Raupiano, Wavin AS, Wavin Sitech, Ostendorf Skolan etc. Raupiano PE-X Rohre für die Förderung von brennbaren Gasen
Max. Rohrdurchmesser (cm)
3.9
Min. Rohrdurchmesser (cm)
0.1
Werkstoff
Intumeszierender Baustoff
