Bodenablauf waagerecht flach DRAIN PLUS
Bodenablauf DRAIN PLUS DN50 waager.flach CONEL m. Dichtfl. u. Aufs. 100mm o. Zul.
Der Bodenablauf von DRAIN PLUS eignet sich auch optimal für den Barfußbereich.
- waagerecht und flach DN 50
- mit Aufsatzrahmen aus Kunststoff und Rost 100 x 100 mm
- Stutzenneigung 1,5°
- geprüft nach DIN EN 1253-1
- mit werksseitig angeformtem Dichtvlies
- DIN 18534-W3I konform
- mit herausnehmbarem Geruchverschluss
- mit Bauzeitschutzdeckel
- drehbar
- Edelstahlrost Belastungsklasse K3
- mit zwei Höhenverstellringen mit je einer Höhe von 7mm
Der Bodenablauf von DRAIN PLUS eignet sich auch optimal für den Barfußbereich.
- waagerecht und flach DN 50
- mit Aufsatzrahmen aus Kunststoff und Rost 100 x 100 mm
- Stutzenneigung 1,5°
- geprüft nach DIN EN 1253-1
- mit werksseitig angeformtem Dichtvlies
- DIN 18534-W3I konform
- mit herausnehmbarem Geruchverschluss
- mit Bauzeitschutzdeckel
- drehbar
- Edelstahlrost Belastungsklasse K3
- mit zwei Höhenverstellringen mit je einer Höhe von 7mm
Dokumente

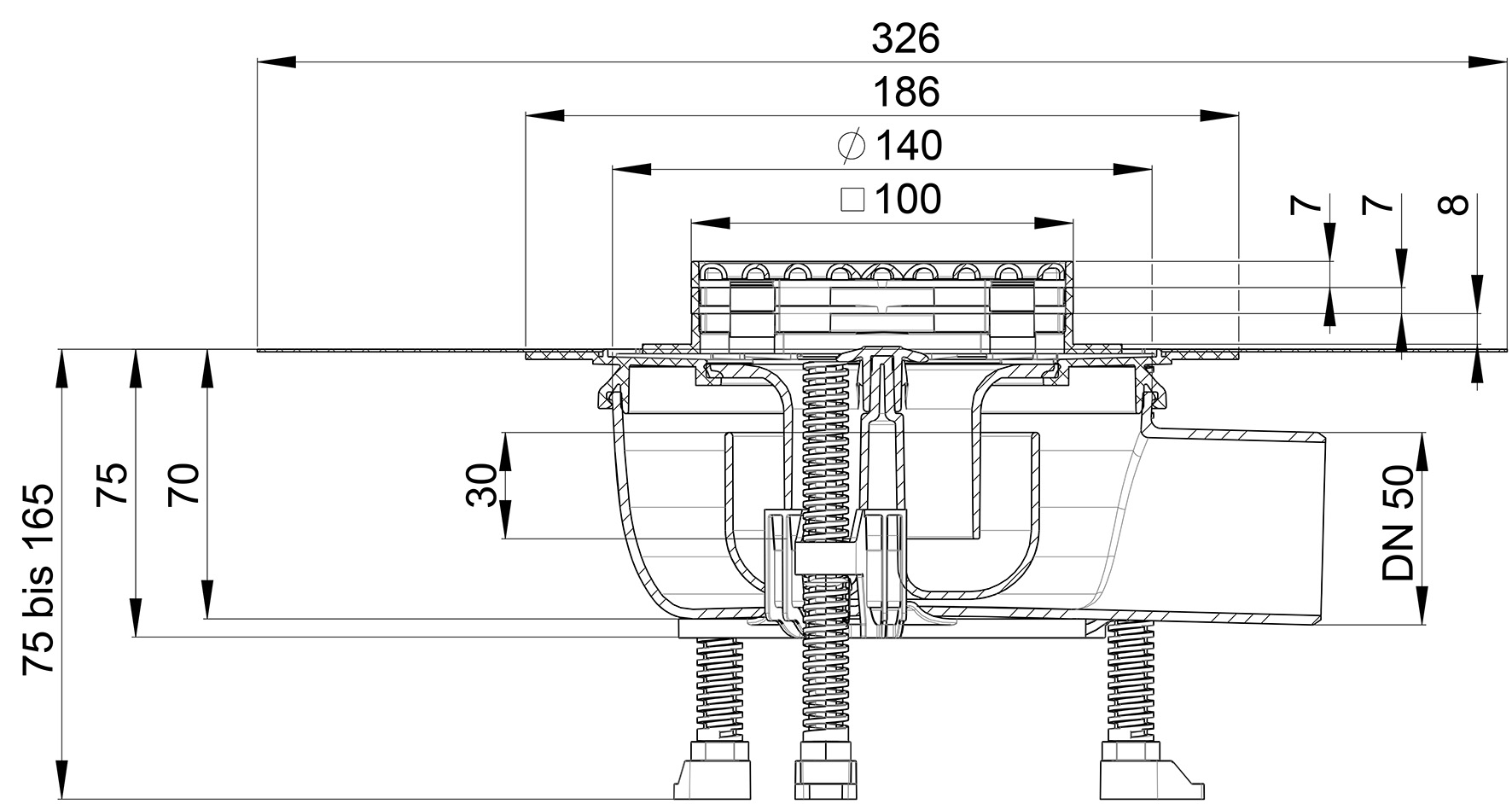

Vermaßtes Bild / Strichzeichnung
Montageanleitung
Technische Spezifikationen
Abflussleistung (l/s)
0.8
Bemerkung
Bodenablauf waagerecht / flach DN50 / mit Aufsatzrahmen aus Kunststoff und Rost 100x100mm / Stutzenneigung 1,5 ° /geprüft nach DIN EN 1253-1 / mit werkseitig angeformtem Dichtvlies / DIN 18534-W3I konform / mit herausnehmbarem Geruchverschluss / mit Bauzeitschutzdeckel / drehbar / Edelstahlrost Belastungsklasse K3 / mit zwei Höhenverstellringen je h = 7mm / für Barfußbereich geeignet
Breite (cm)
10
Gewicht (kg)
0.8
Länge (cm)
10
Nenngröße
DN50
Sperrwasserhöhe (cm)
3
Ergebnis
3D-Modell von Enthärtungsanlage CLEAR SOFT
Jetzt ansehenTechnische Spezifikationen
Abflussleistung (l/s)
0.8
Bemerkung
Bodenablauf waagerecht / flach DN50 / mit Aufsatzrahmen aus Kunststoff und Rost 100x100mm / Stutzenneigung 1,5 ° /geprüft nach DIN EN 1253-1 / mit werkseitig angeformtem Dichtvlies / DIN 18534-W3I konform / mit herausnehmbarem Geruchverschluss / mit Bauzeitschutzdeckel / drehbar / Edelstahlrost Belastungsklasse K3 / mit zwei Höhenverstellringen je h = 7mm / für Barfußbereich geeignet
Breite (cm)
10
Gewicht (kg)
0.8
Länge (cm)
10
Nenngröße
DN50
Sperrwasserhöhe (cm)
3
Dokumente
Vermaßtes Bild / Strichzeichnung
Montageanleitung
3D Modell
KATALOG
360° Ansicht
