Bodenablauf waagerecht DN 70/ 100, mit Aufsatz u. Rost DRAIN
Bodenablauf DRAIN DN 70/100 waagerecht CONEL Zulauf DN50,mit Aufsatz,Rost 150mm
COD70100WK

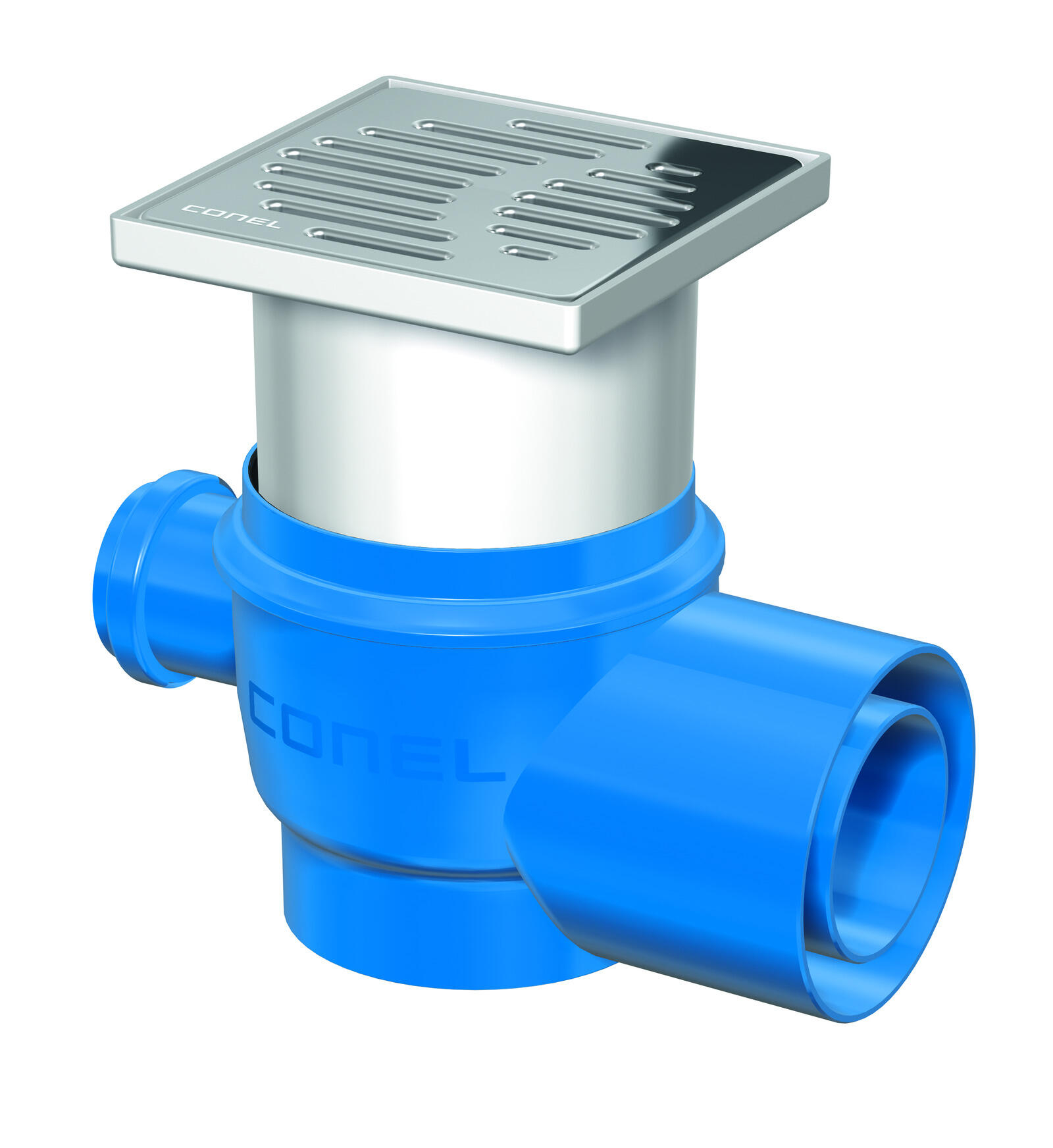

Waagerechter DRAIN Bodenablauf DN 70/ 100 aus Kunststoff mit seitlichem Zulauf.
- geprüft nach DIN EN 1253-1
- mit Halte-/Anschlussrand
- mit herausnehmbarem Geruchsverschluss
- einschließlich Verschlussstopfen
- Sperrwasserhöhe 50 mm
- Stutzenneigung 1,5°
- Ablaufleistung 1,8 l/s
- Aufsatzstück aus Kunststoff mit Rahmenmaß 150 x 150 mm
- mit Bauzeitenschutzdeckel
Produkt bei unseren Großhandelspartnern kaufen:
Großhandel in Ihrer Nähe finden
*Jetzt Produkt merken und anschließen an einen Großhandels-Shop übermitteln und bestellen
Waagerechter DRAIN Bodenablauf DN 70/ 100 aus Kunststoff mit seitlichem Zulauf.
- geprüft nach DIN EN 1253-1
- mit Halte-/Anschlussrand
- mit herausnehmbarem Geruchsverschluss
- einschließlich Verschlussstopfen
- Sperrwasserhöhe 50 mm
- Stutzenneigung 1,5°
- Ablaufleistung 1,8 l/s
- Aufsatzstück aus Kunststoff mit Rahmenmaß 150 x 150 mm
- mit Bauzeitenschutzdeckel
Dokumente
Montageanleitung
Vermaßtes Bild / Strichzeichnung
Technische Zeichnung
Technische Spezifikationen
Breite (cm)
15
Länge (cm)
15
Sperrwasserhöhe (cm)
5
Abflussleistung (l/s)
1.8
Nenngröße
DN70/DN100
Nenngröße Ablauf
DN70/DN100
Ausführung
Bodenmontage
Farbe
silber
Werkstoff Ablaufkörper
Kunststoff
Werkstoff Gitterrost/Abdeckung
Edelstahl
Bauform
waagerecht
Ergebnis
Technische Spezifikationen
Breite (cm)
15
Länge (cm)
15
Sperrwasserhöhe (cm)
5
Abflussleistung (l/s)
1.8
Nenngröße
DN70/DN100
Nenngröße Ablauf
DN70/DN100
Ausführung
Bodenmontage
Farbe
silber
Werkstoff Ablaufkörper
Kunststoff
Werkstoff Gitterrost/Abdeckung
Edelstahl
Bauform
waagerecht
Dokumente
Montageanleitung
Vermaßtes Bild / Strichzeichnung
Technische Zeichnung
3D Modell
KATALOG
360° Ansicht
