Bodenablauf senkrecht DRAIN PLUS
Bodenablauf DRAIN PLUS DN50, senkrecht CONEL, Dichtfl. u. Aufs. 150mm
Der senkrechte Bodenablauf von DRAIN PLUS eignet sich auch optimal für den Barfußbereich.
- DN 50
- mit Aufsatzrahmen aus Kunststoff und Rost 150 x 150 mm
- Stutzenneigung 90°
- geprüft nach DIN EN 1253-1
- mit werksseitig angeformtem Dichtvlies
- DIN 18534-W3I konform
- mit herausnehmbarem Geruchverschluss
- mit Bauzeitschutzdeckel
- drehbar
- seitlich verschiebbar bis 9 mm
- Edelstahlrost Belastungsklasse K3
- mit zwei Höhenverstellringen mit je einer Höhe von 5mm
Der senkrechte Bodenablauf von DRAIN PLUS eignet sich auch optimal für den Barfußbereich.
- DN 50
- mit Aufsatzrahmen aus Kunststoff und Rost 150 x 150 mm
- Stutzenneigung 90°
- geprüft nach DIN EN 1253-1
- mit werksseitig angeformtem Dichtvlies
- DIN 18534-W3I konform
- mit herausnehmbarem Geruchverschluss
- mit Bauzeitschutzdeckel
- drehbar
- seitlich verschiebbar bis 9 mm
- Edelstahlrost Belastungsklasse K3
- mit zwei Höhenverstellringen mit je einer Höhe von 5mm
Dokumente

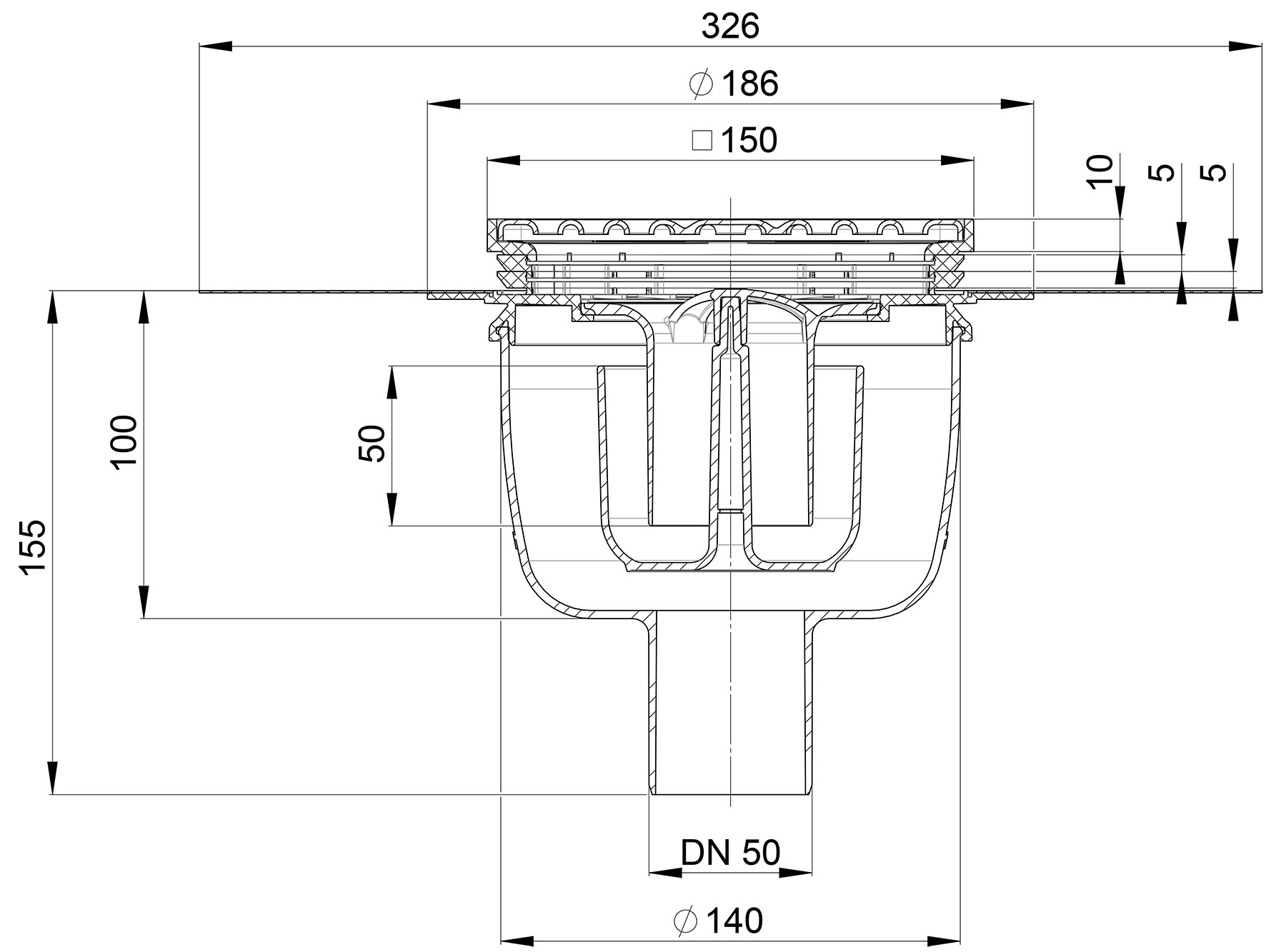

Vermaßtes Bild / Strichzeichnung
Montageanleitung
Technische Spezifikationen
Breite (cm)
15
Länge (cm)
15
Sperrwasserhöhe (cm)
5
Abflussleistung (l/s)
1.1
Nenngröße
DN50
Nenngröße Ablauf
DN50
Gewicht (kg)
0.9
Montageart
Bodenmontage
Belastbarkeit (kg)
300
Farbe
grau
Werkstoff Ablaufkörper
Kunststoff
Werkstoff Gitterrost/Abdeckung
Kunststoff
Bauform
senkrecht
Ergebnis
Technische Spezifikationen
Breite (cm)
15
Länge (cm)
15
Sperrwasserhöhe (cm)
5
Abflussleistung (l/s)
1.1
Nenngröße
DN50
Nenngröße Ablauf
DN50
Gewicht (kg)
0.9
Montageart
Bodenmontage
Belastbarkeit (kg)
300
Farbe
grau
Werkstoff Ablaufkörper
Kunststoff
Werkstoff Gitterrost/Abdeckung
Kunststoff
Bauform
senkrecht
Dokumente
Vermaßtes Bild / Strichzeichnung
Montageanleitung
3D Modell
KATALOG
360° Ansicht
